Nosivi profil za montažu fotonaponskih modula, crni

Type TP 45 4700 ALU S

Item no. 5900412

EAN 4012197381578

undefined

Show all variants

Item no. / Type

Duljina

Smallest selling unit: 4 Komada

Komada

Description

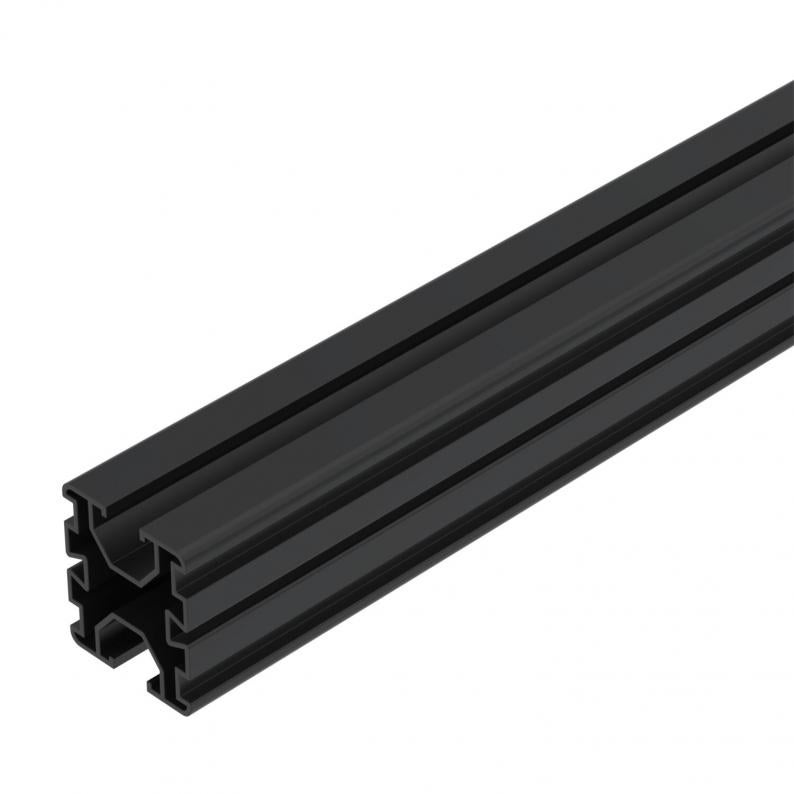

Crni eloksirani nosivi profil za montažu fotonaponskih modula na ravne i kose krovove. Montaža na ravni krov vrši se u kombinaciji s univerzalnim stalkom UniBase te kratkim i dugim nosačima STK i STL. Pričvršćivanje profila na stalak vrši se pomoću adaptera UniBase AMP. Montaža na kosi krov izvodi se u kombinaciji s univerzalnim krovnim kukama DHU. Uskočno se pričvršćuje profil na krovne kuke. Vijčani spoj više nosivih profila omogućuje se uzdužnom spojnicom LV 45 i križnom spojnicom KV 45. Profil ima obostrani utor od 10 mm za prihvat kliznih matica i univerzalnih stezaljki za uzemljenje.

Technical data

Dimenzije

Duljina	4700 mm
Širina	40 mm
Visina	45 mm

Tehnički podaci

Površina	eloksiran
Materijal	Aluminij
Boja	crna; RAL 9004
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	ne
Moment otpora naprezanja Wx	3680 mm³
Moment otpora naprezanja Wy	3760 mm³
