Mrežna polica za veća opterećenja SGR 105 G
Type SGR 105 300 G
|Item no. 6002614
|EAN 4012196397921
Item no. / Type
Duljina
Širina
Visina
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description

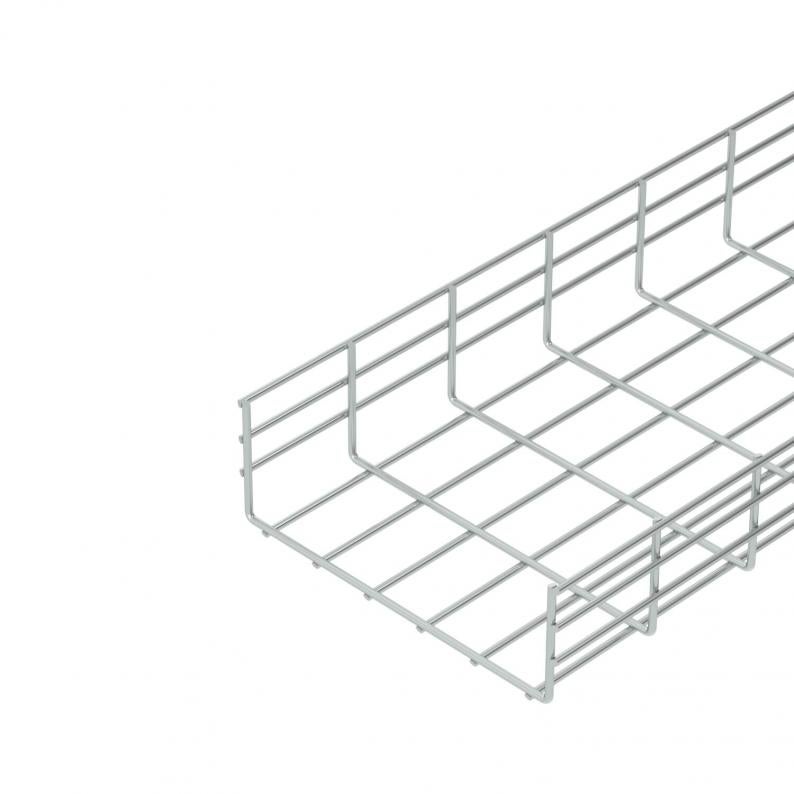

Mrežna polica od zavarenih čeličnih žica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Širina petlje iznosi 50 x 100 mm.
Technical data

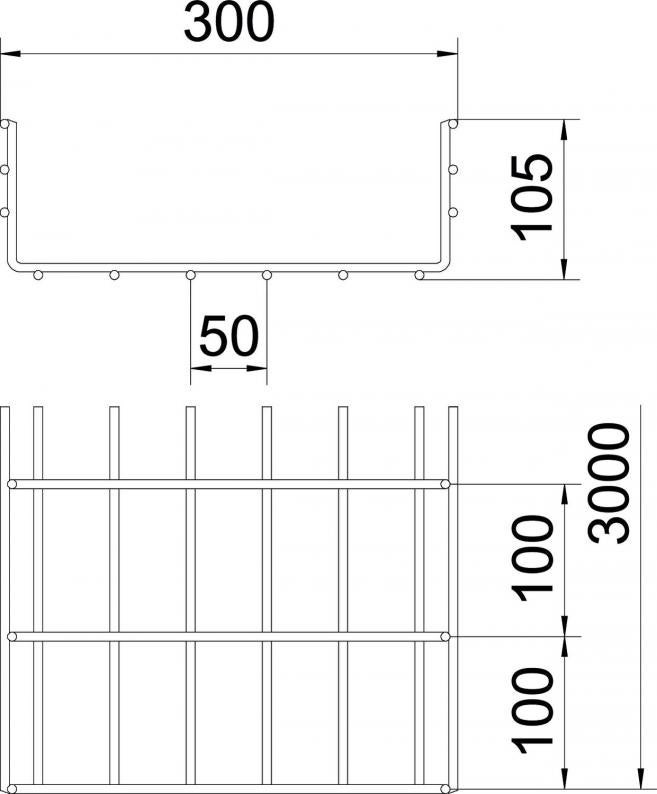

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 105 mm |
| Mjera B | 300 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 268 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 26800 mm² |
| Integrirani pregradni zid | bez |
| Oblik profila | U-oblik |
| Promjer žice | 6 mm |
| Dimenzija | 105x300x3000 |
| Površina | galvanski pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
Opterećenja
| Razmak podupiranja 1,0m | 3,1 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 1,75 kN/m |
| Razmak podupiranja 2,0m | 1,15 kN/m |
| Razmak podupiranja 2,5m | 0,79 kN/m |
| Razmak podupiranja 3,0m | 0,6 kN/m |
| Razmak podupiranja 3,5m | 0,5 kN/m |
| Razmak podupiranja 4,0m | 0,4 kN/m |

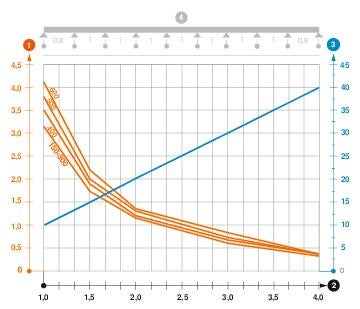

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 6,9254 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (3)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
SGR 105 200 G
3000
200
105
ne
175
6
6002612
SGR 105 300 G
3000
300
105
ne
268
6
6002614
SGR 105 400 G
3000
400
105
ne
363
6
6002616
SGR 105 500 G
3000
500
105
ne
459
6
6002620
SGR 105 600 G
3000
600
105
ne
554
6
6002622
