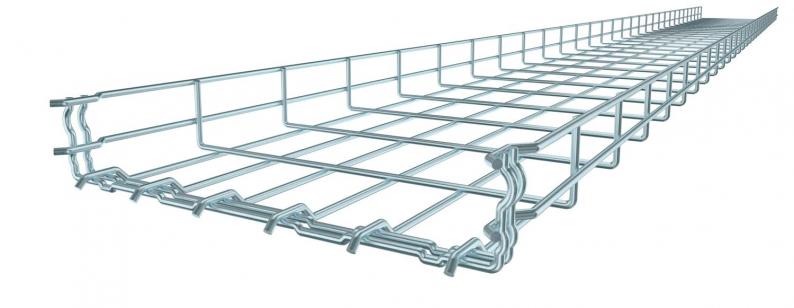

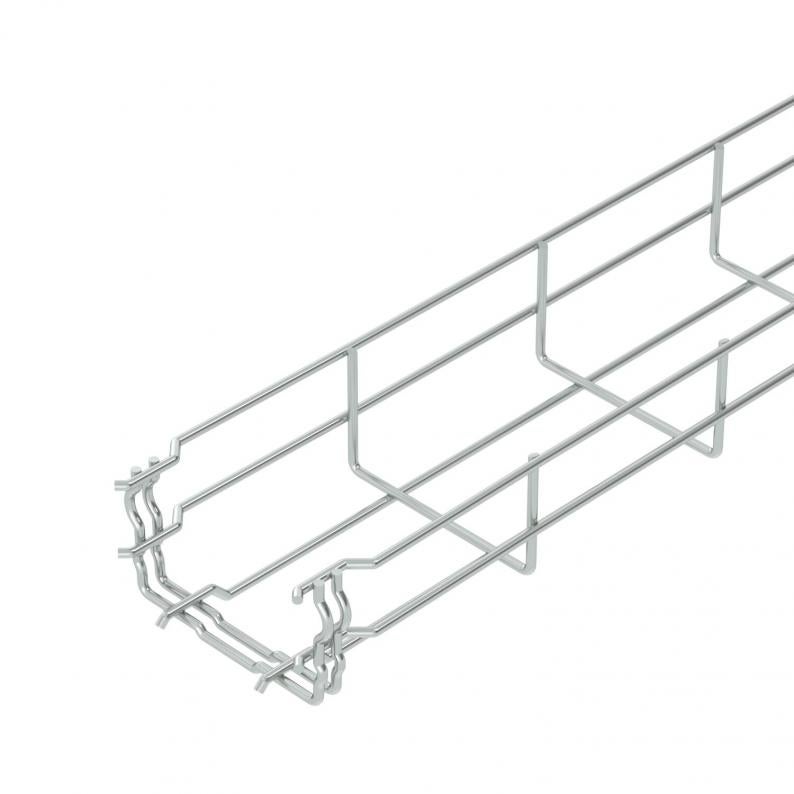

Mrežna polica GR-Magic® 55 G
Smallest selling unit: 3 m
m
Description
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB. Detaljne informacije vezane uz UL klasifikaciju možete pronaći u odgovarajućem odobrenju za ugradnju.
Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utakne jedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 55/50 = 20 x 100 mm).
Ispitani sustav za očuvanje funkcije sukladno HRN DIN 4102 dio 12 (tip GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, načini montaže i ostali parametri sukladno važećim potvrdama o ispitivanju).
Ispitani sustav za instalaciju iznad ovješenog protupožarnog stropa (tip: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, požarno opterećenje 30 minuta, načini montaže i ostali parametri sukladno stručnom mišljenju)
Technical data

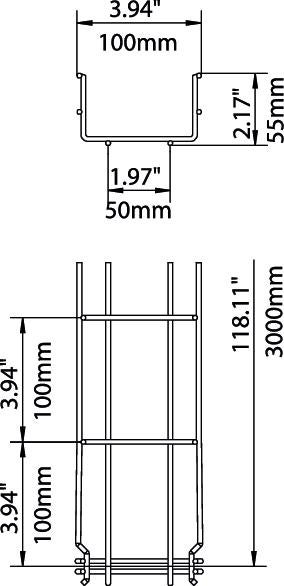

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 55 mm |
| Mjera B | 100 mm |
| Mjera H | 58 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 40 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 4000 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Promjer žice | 3,9 mm |
| Dimenzija | 55x100x3000 |
| Površina | galvanski pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od požara | Održavanje funkcionalnosti nosive konstrukcije za određene kabele, Korištenje protupožarnih stropova |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
Opterećenja
| Razmak podupiranja 1,0m | 0,35 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,2 kN/m |
| Razmak podupiranja 2,0m | 0,1 kN/m |
| Razmak podupiranja 2,5m | 0,1 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 1,3562 kg CO2e / 1 Metar |
|---|
