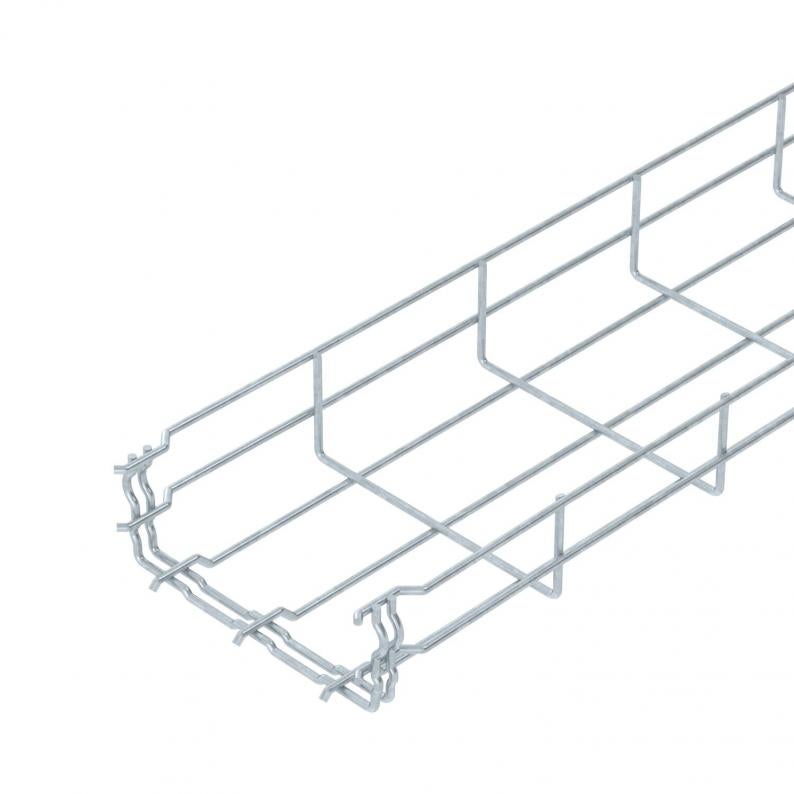

Mrežna polica GR-Magic® 55 FT

Mrežna polica GR-Magic® 55 FT

Type GRM 55 150 FT
|
Item no. 6001418
|
EAN 4012196078912
Show all variants
Item no. / Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice

Smallest selling unit: 3 m

m

Description

Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja iznosi 15 dB bez poklopca i 25 dB s poklopcem. Detaljne informacije vezane uz UL klasifikaciju dostupne su u odgovarajućem odobrenju za ugradnju.

Za mrežnu policu nisu potrebne dodatne komponente za spajanje; polica se jednostavno utiskuje jedna u drugu. Širina petlje iznosi 50 × 100 mm (iznimka: GRM 55/50 = 20 × 100 mm).

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Razred očuvanja funkcije E30
  • Function maintenance class E60
  • Razred očuvanja funkcije E90
  • Environmental Product Declaration (EPD)
  • Ugljični otisak (PCF)

Technical data

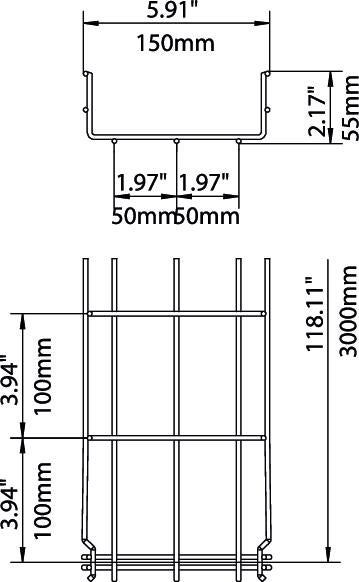

Dimenzije

Duljina3000 mm
Širina150 mm
Visina55 mm
Mjera B150 mm
Mjera H58 mm

Tehnički podaci

Očuvanje funkcijeda
Izvedba spojniceintegrirana spojnica
Izvedba velikog rasponane
Korisni presjek63 cm²
Nehrđajući plemeniti čelik, obrađenne
Korisni presjek6300 mm²
Integrirani pregradni zidbez
bezvijčana spojnicada
Oblik profilaU-oblik
Promjer žice3,9 mm
Dimenzija55x150x3000
Površinavruće pocinčano
MaterijalČelik
Bojacink
Zaštita od požaraOdržavanje funkcionalnosti nosive konstrukcije za određene kabele
Tip ispitivanja opterećenja prema IEC 61537Tip II
Vrsta spoja sustava nosača kabelaPričvršćivanje klik-sustavom

Opterećenja

Razmak podupiranja 1,0m0,35 kN/m
Razmak podupiranja 1,5m0,2 kN/m
Razmak podupiranja 2,0m0,1 kN/m
Razmak podupiranja 2,5m0,1 kN/m

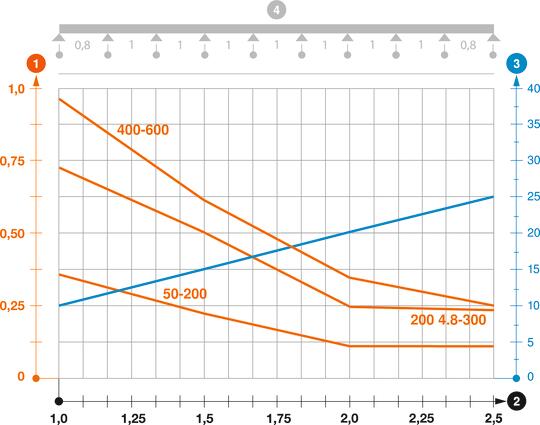

Dijagram opterećenja mrežnog kanala GR-Magic tipa GRM 55

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata1,8559 kg CO2e / 1 Metar

Accessories

Dodatni pribor sustava
Pribor za montažu
Type
DGRR 150 FT

Smallest selling unit: 3 m

m

Item no. 6016723

Kutna spojnica FT
Type
GEV 36 FT

Smallest selling unit: 20 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (8)
Izjave (4)
Certifikati (6)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Variants

Širina
Očuvanje funkcije
Korisni presjek
Promjer žice
GRM 55 50 FT
Item no.
6001415
Duljina
3000
Širina
50
Visina
55
Očuvanje funkcije
da
Korisni presjek
16
Promjer žice
3,9
GRM 55 100 FT
Item no.
6001416
Duljina
3000
Širina
100
Visina
55
Očuvanje funkcije
da
Korisni presjek
40
Promjer žice
3,9
GRM 55 150 FT
Item no.
6001418
Duljina
3000
Širina
150
Visina
55
Očuvanje funkcije
da
Korisni presjek
63
Promjer žice
3,9
GRM 55 200 FT
Item no.
6001420
Duljina
3000
Širina
200
Visina
55
Očuvanje funkcije
da
Korisni presjek
87
Promjer žice
3,9
GRM 55 200 4.8FT
Item no.
6001421
Duljina
3000
Širina
200
Visina
55
Očuvanje funkcije
da
Korisni presjek
87
Promjer žice
4,8

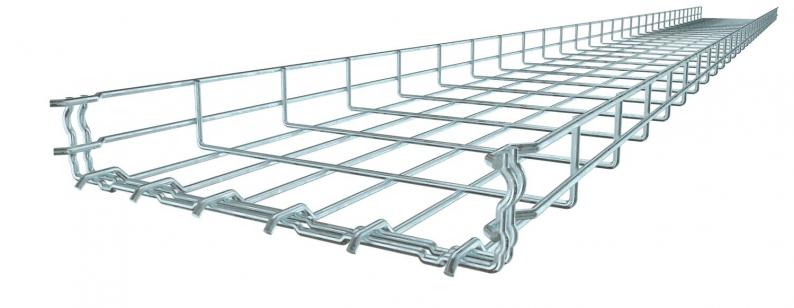

GRM 55 300 FT
Item no.
6001424
Duljina
3000
Širina
300
Visina
55
Očuvanje funkcije
da
Korisni presjek
129
Promjer žice
4,8
GRM 55 400 FT
Item no.
6001428
Duljina
3000
Širina
400
Visina
55
Očuvanje funkcije
da
Korisni presjek
175
Promjer žice
4,8
GRM 55 500 FT
Item no.
6001432
Duljina
3000
Širina
500
Visina
55
Očuvanje funkcije
ne
Korisni presjek
220
Promjer žice
4,8
GRM 55 600 FT
Item no.
6001436
Duljina
3000
Širina
600
Visina
55
Očuvanje funkcije
ne
Korisni presjek
265
Promjer žice
4,8
