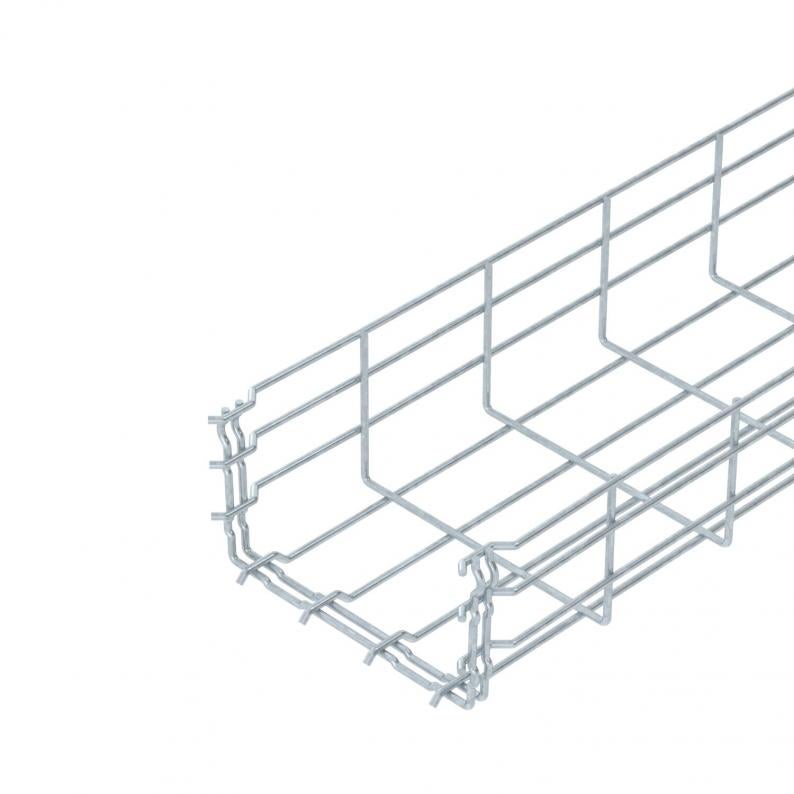

Mrežna polica GR-Magic® 105 FT
Type GRM 105 200 FT
|Item no. 6002435
|EAN 4012196021475
Item no. / Type
Duljina
Širina
Visina
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description
Mrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja iznosi 15 dB bez poklopca i 25 dB s poklopcem.
Zaštita od elektromagnetskog zračenja iznosi 15 dB bez poklopca i 25 dB s poklopcem.

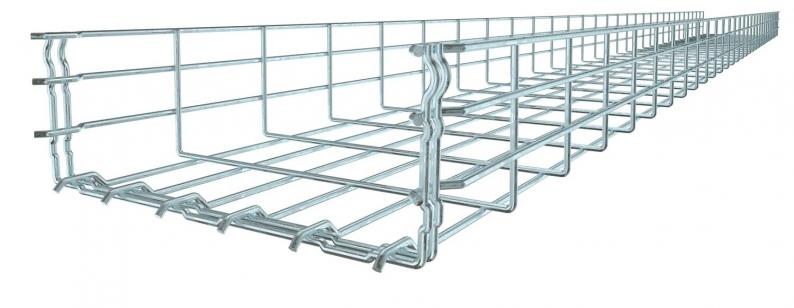

Za mrežnu policu nisu potrebne dodatne komponente za spajanje; polica se jednostavno utiskuje jedna u drugu. Širina petlje iznosi 50 × 100 mm.
Technical data

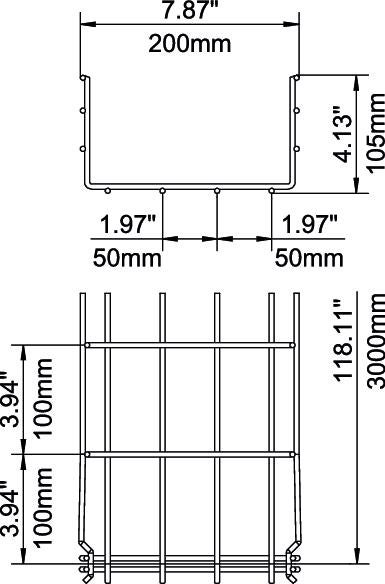

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 105 mm |
| Mjera B | 200 mm |
| Mjera H | 108 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 175 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 17500 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Promjer žice | 4,8 mm |
| Dimenzija | 105x200x3000 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |

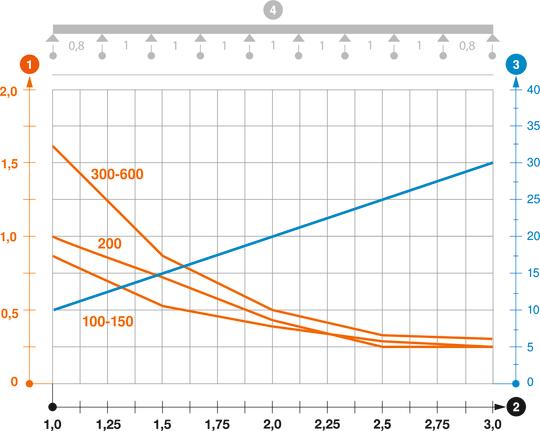

Opterećenja
| Razmak podupiranja 1,0m | 1 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,7 kN/m |
| Razmak podupiranja 2,0m | 0,4 kN/m |
| Razmak podupiranja 2,5m | 0,25 kN/m |
| Razmak podupiranja 3,0m | 0,25 kN/m |
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 4,1707 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (8)
Izjave (4)
Certifikati (5)
Upute i pomoći (4)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
GRM 105 200 FT
3000
200
105
ne
175
4,8
6002435
GRM 105 300 FT
3000
300
105
ne
268
4,8
6002437
GRM 105 400 FT
3000
400
105
ne
363
4,8
6002439
GRM 105 500 FT
3000
500
105
ne
459
4,8
6002443
GRM 105 600 FT
3000
600
105
ne
554
4,8
6002445
Širina
Korisni presjek
GRM 105 200 FT
Item no.
6002435
Duljina
3000
Širina
200
Visina
105
Očuvanje funkcije
ne
Korisni presjek
175
Promjer žice
4,8
GRM 105 300 FT
Item no.
6002437
Duljina
3000
Širina
300
Visina
105
Očuvanje funkcije
ne
Korisni presjek
268
Promjer žice
4,8
GRM 105 400 FT
Item no.
6002439
Duljina
3000
Širina
400
Visina
105
Očuvanje funkcije
ne
Korisni presjek
363
Promjer žice
4,8
GRM 105 500 FT
Item no.
6002443
Duljina
3000
Širina
500
Visina
105
Očuvanje funkcije
ne
Korisni presjek
459
Promjer žice
4,8
GRM 105 600 FT
Item no.
6002445
Duljina
3000
Širina
600
Visina
105
Očuvanje funkcije
ne
Korisni presjek
554
Promjer žice
4,8
