Luk 90° 110 FT
Type RB 90 140 FT
|Item no. 6036838
|EAN 4012197344917
Item no. / Type
Širina
Smallest selling unit: 1 Komada
1Komada
Komada
Description

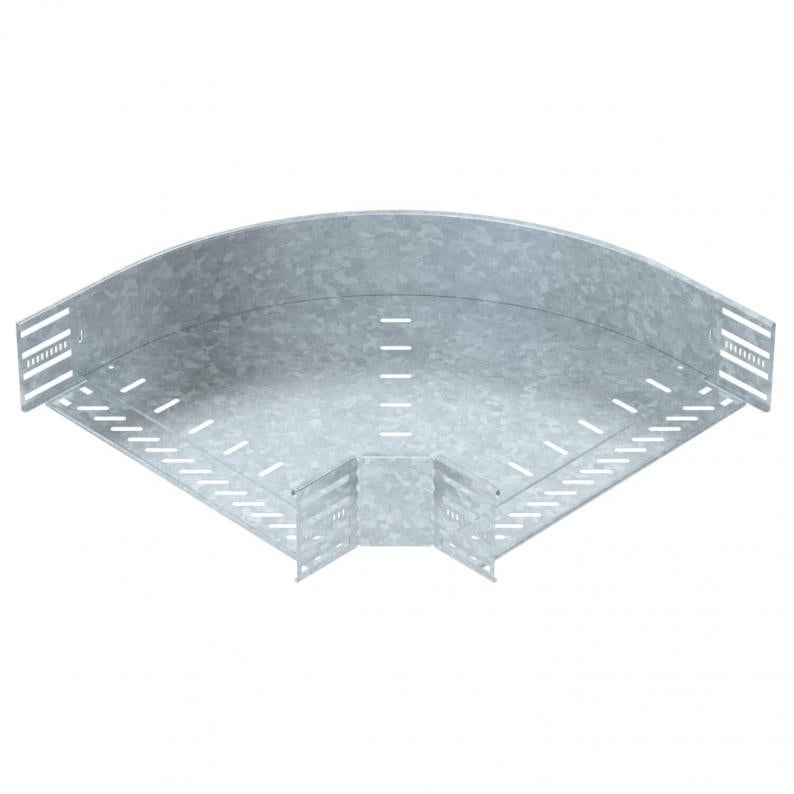

Luk od 90° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 110 mm koje se mogu uglaviti i pričvrstiti vijcima. Montaža bez vijaka dvostrukim stezaljkama ili vijčanim spojem s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim i vanjskim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
Technical data
Dimenzije
| Širina | 400 mm |
|---|---|
| Visina | 110 mm |
| Mjera B | 400 mm |
| Mjera R | 50 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Debljina podnog lima | 1 mm |
| Savijanje (kut) | 90° |
| Promjena smjera | horizontalno |
| S poklopcem | ne |
| Oblik | Kruti kut |
| Sukladno ROHS-u | da |
| Debljina stranice | 1,25 mm |
| Temperaturno područje korištenja, min. | -20 °C |
| Temperaturno područje korištenja, maks. | 120 °C |
| Dimenzija | 110x400 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Vrsta spoja sustava nosača kabela | pričvršćeno vijcima/stezaljkama |
| Preporučeni broj vijaka | 22 St. |
| Serija proizvoda | Serija MKSM, Serija MKS, Serija SKSM, Serija SKS |
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 9,0644 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 9,0644 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
