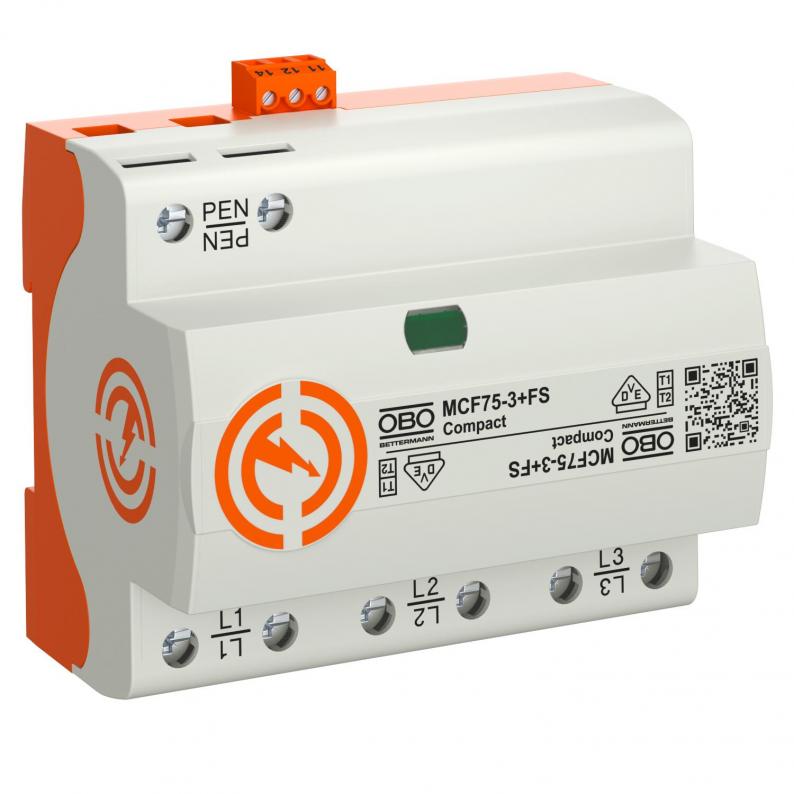

LightningController Compact - MCF75

LightningController Compact - MCF75

Type MCF75-3+FS
|
Item no. 5096981
|
EAN 4012196487325
Show all variants
Item no. / Type
5096981 / MCF75-3+FS
Stupanj zaštite
IP20
Daljinska signalizacija
da
Struja munje (10/350 μs)
25 kA
Najviši trajni napon AC
255 V
Broj polova
3

Smallest selling unit: 1 Komada

Komada

Description

Kombinirani odvodnik struje munje i prenapona tip 1+2

• Razina zaštite <1,5 kV
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 75 kA (10/350) 3-polno
• Prigušenje slijedne struje mreže 50 kA Ipeak, predosigurač do 315 A gL/gG
• Ispunjava zahtjeve norme VDE-AR-N 4100 za primjenu u području ispred brojila
• Oklopljeno iskrište za primjenu u razvodnim ormarima

Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
Odvodnik struje munje i prenapona Compact
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • 5 godina jamstva
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • RoHS conform
  • Regulatory Compliance Mark - Izjava o sukladnosti za Australiju / Novi Zeland
  • 230/400 V sustav
  • Kombinirani odvodnik od tipa 1 i tipa 2
  • Prijelaz s LPZ 0 do 2.
  • Daljinska signalizacija
  • bez halogena, klora, fluora i broma
  • Installation electrotechnical expertise
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike

Technical data

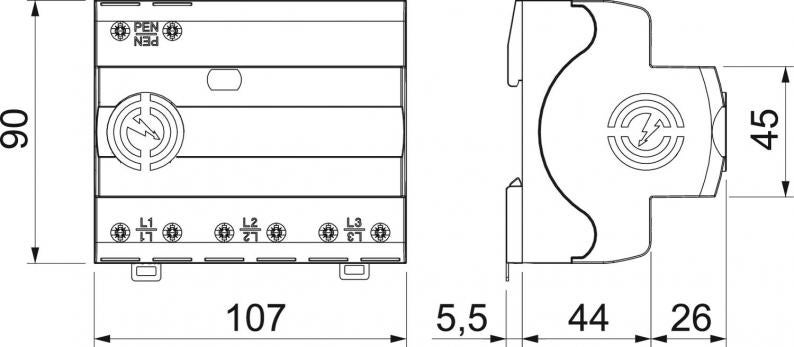

Dimenzije

Duljina90 mm
Širina107 mm
Visina70 mm

Tehnički podaci

Broj polova3
Oblik mrežeTN-C
Signalizacija na uređajuoptički
Stupanj zaštiteIP20
Struja munje (10/350) [ukupno]75 kA
Materijal kućišta, dijelovi za zaštitu od prednaponaPA UL 94 V-0
Daljinska signalizacijada
Nazivni napon AC (50 / 60 Hz)230 V
Struja munje (10/350 μs)25 kA
Najviši trajni napon AC255 V
Nazivna odvodna struja (8/20 µs)35 kA
Broj polova3
Način montažeMontažni profil 35 mm
Maksimalni predosigurač315 A
Signalna sklopka AC250V/ 1,5A
Signalna sklopka DC250V/ 0,1A
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže50 kA eff
TOV-napon [L-N] - withstand mode - 5 s440 V
TOV-napon [L-N] - fail safe mode - 120 min442 V
SPD sukladno UL 1449Tip 4
Najmanji razmak0 mm
OdobrenjaVDE, UL
Sustav uzemljenja TNda
Sustav uzemljenja TN-Cda
Min. temperatura za obradu-40 °C
Temperatura za obradu, maks.80 °C
Zaokretni moment5 Nm
SPD sukladno IEC 61643-1class I+II
U skladu s EN 61643-11tip 1+2
Maksimalna odvodna struja (8/20 μs)50 kA
Vrijeme odziva<100 ns
Maksimalni predosigurač315 A
Temperaturno područje korištenja, min.-40 °C
Temperaturno područje korištenja, maks.80 °C
Dimenzija255V
Maks. vlažnost zraka95 %
Min. vlažnost zraka5 %

Mogućnosti priključka

Min. presjek fleksibilnog vodiča (finožični)1,5 mm²
Maks. presjek fleksibilnog vodiča (finožični)25 mm²
Daljinska dojava (FM)Izmjenjivač
Min. presjek priključka FM-stezaljke0,5 mm²
Maks. presjek priključka FM-stezaljke1,5 mm²
Min. presjek priključka FM-stezaljke28 AWG
Maks. presjek priključka FM-stezaljke16 AWG
Nazivna odvodna struja (8/20 μs) [ukupno]75 kA
Min. presjek fleksibilnog vodiča (finožični)16 AWG
Maks. presjek fleksibilnog vodiča (finožični)3 AWG
Min. presjek krutog vodiča (jedno-/višežični)1,5 mm²
Maks. presjek krutog vodiča (jedno-/višežični)35 mm²
Min. presjek krutog vodiča (jedno-/višežični)16 AWG
Maks. presjek krutog vodiča (jedno-/višežični)2 AWG

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata3,7009 kg CO2e / 1 Komad
