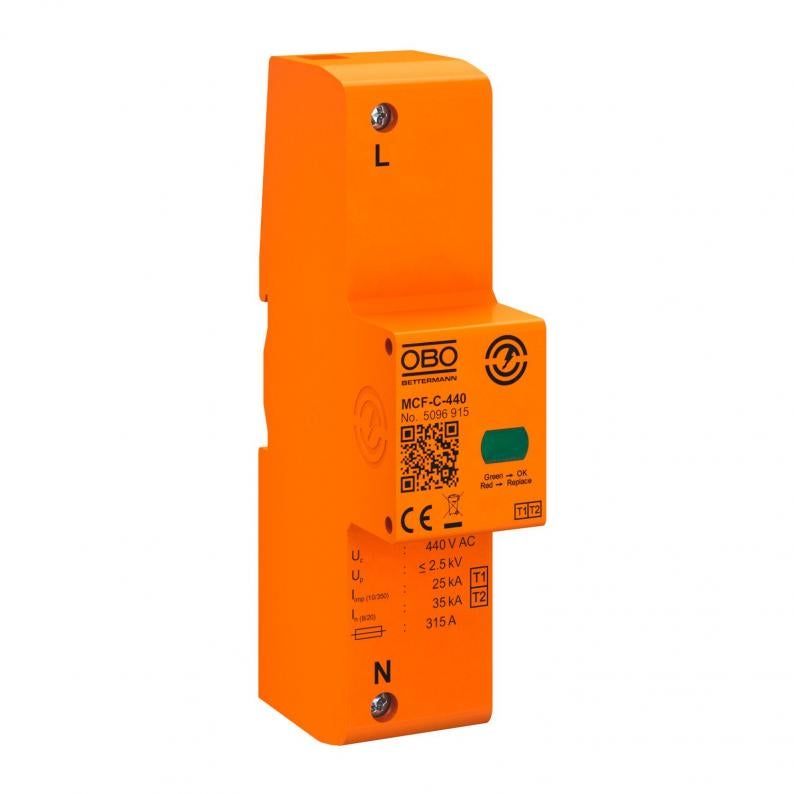

Lightning current arrester MCF-C
Type MCF-C-440
|Item no. 5096915
|EAN 4012197431785
Item no. / Type
Daljinska signalizacija
Struja munje (10/350 μs)
Najviši trajni napon AC
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik struje munje tipa 1
• Razina zaštite <1,3 kV omogućuje zaštitu uređaja
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Prigušenje slijedne struje mreže 25 kA Ipeak, predosigurač do 500 A gL/gG
• Prikladan za područje ispred brojila (mogućnost instalacije odvodnika ispred brojila ovisi o pravilniku elektrodistributera)
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine sa vanjskom zaštitom od udara munje najvišeg razreda I do IV.
* Komplet= Uložak i podnožje
• Razina zaštite <1,3 kV omogućuje zaštitu uređaja
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Prigušenje slijedne struje mreže 25 kA Ipeak, predosigurač do 500 A gL/gG
• Prikladan za područje ispred brojila (mogućnost instalacije odvodnika ispred brojila ovisi o pravilniku elektrodistributera)
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine sa vanjskom zaštitom od udara munje najvišeg razreda I do IV.
* Komplet= Uložak i podnožje
Technical data

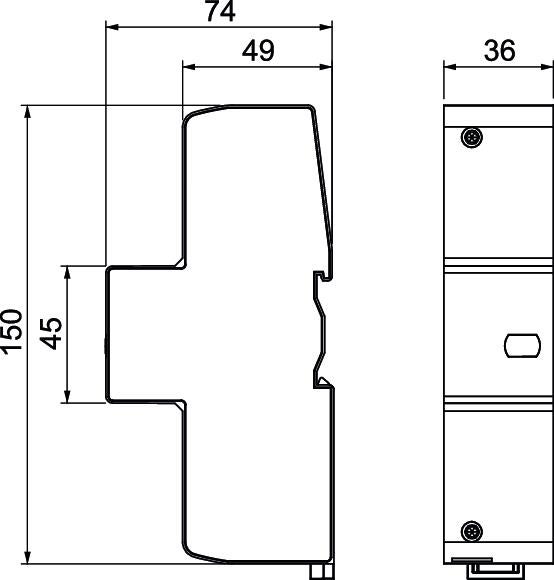

Dimenzije
| Duljina | 150 mm |
|---|---|
| Širina | 36 mm |
| Visina | 74,5 mm |
Tehnički podaci
| Otvoreni | ne |
|---|---|
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (L-N) | 440 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 35 kA |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | ne |
| Nazivni napon AC (50 / 60 Hz) | 400 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 25 kA |
| Razina zaštite [L-N] | ≤2,5 |
| Najviši trajni napon AC | 440 V |
| Nazivna odvodna struja (8/20 µs) | 35 kA |
| Broj polova | 1 |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| Maksimalni predosigurač | 315 A gL/gG |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 50 kA eff |
| TOV-napon [L-N] - withstand mode - 5 s | 580 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 760 V |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | da |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Sustav uzemljenja ostalo | ne |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| Prigušenje slijedne struje (eff) [N-PE] | 50 kA |
| Maksimalni predosigurač | 315 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 440V |
| Boja | narančasta |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 6 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 25 mm² |
| Min. presjek fleksibilnog vodiča (finožični) | 10 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 3 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 6 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 10 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,6491 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (1)
Izjave (1)
Upute i pomoći (3)
Slike proizvoda (2)
Variants
Type
Stupanj zaštite
Daljinska signalizacija
Struja munje (10/350 μs)
Najviši trajni napon AC
Broj polova
Item no.
MCF-C-440
IP20
ne
25
440
1
5096915
MCF-C+FS-440
IP20
da
25
440
1
5096917
Daljinska signalizacija
MCF-C-440
Item no.
5096915
Stupanj zaštite
IP20
Daljinska signalizacija
ne
Struja munje (10/350 μs)
25
Najviši trajni napon AC
440
Broj polova
1
MCF-C+FS-440
Item no.
5096917
Stupanj zaštite
IP20
Daljinska signalizacija
da
Struja munje (10/350 μs)
25
Najviši trajni napon AC
440
Broj polova
1
