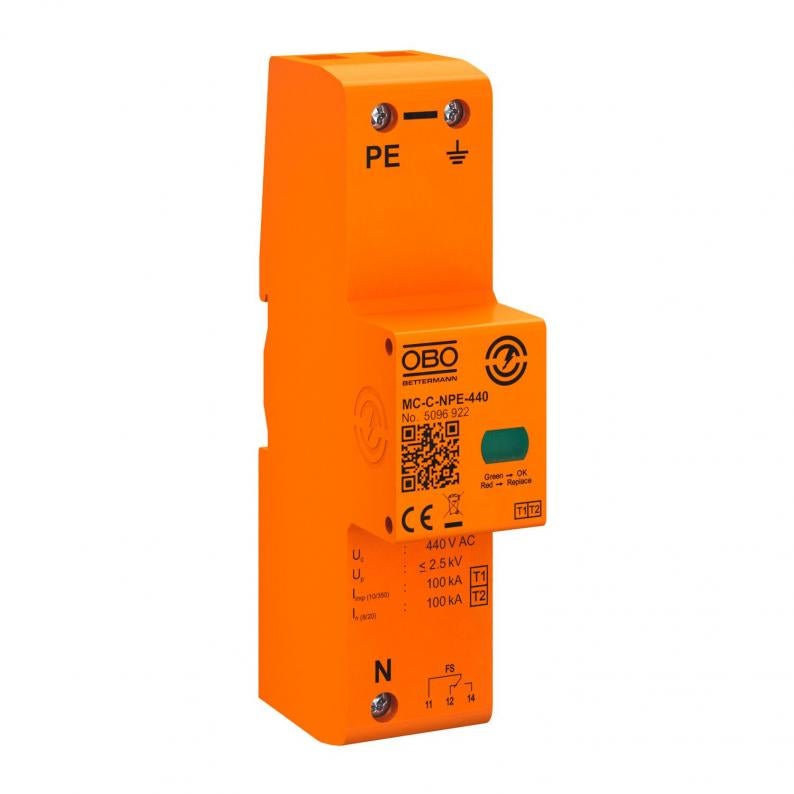

Lightning current arrester MC-C-NPE
Type MC-C-NPE+FS-440
|Item no. 5096922
|EAN 4012197431884
Item no. / Type
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik struje munje tipa 1
• Razina zaštite <1,3 kV omogućuje zaštitu uređaja
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Prigušenje slijedne struje mreže 25 kA Ipeak, predosigurač do 500 A gL/gG
• Prikladan za područje ispred brojila (mogućnost instalacije odvodnika ispred brojila ovisi o pravilniku elektrodistributera)
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine sa vanjskom zaštitom od udara munje najvišeg razreda I do IV.
* Komplet= Uložak i podnožje
• Razina zaštite <1,3 kV omogućuje zaštitu uređaja
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Prigušenje slijedne struje mreže 25 kA Ipeak, predosigurač do 500 A gL/gG
• Prikladan za područje ispred brojila (mogućnost instalacije odvodnika ispred brojila ovisi o pravilniku elektrodistributera)
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine sa vanjskom zaštitom od udara munje najvišeg razreda I do IV.
* Komplet= Uložak i podnožje
Technical data

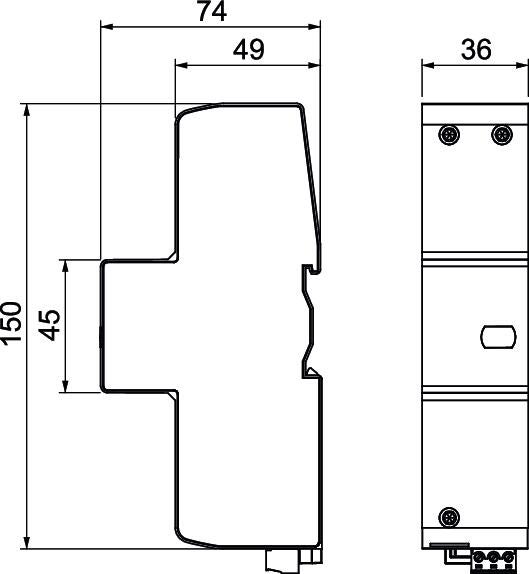

Dimenzije
| Duljina | 150 mm |
|---|---|
| Širina | 36 mm |
| Visina | 74,5 mm |
Tehnički podaci
| Otvoreni | ne |
|---|---|
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (N-PE) | 440 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 100 kA |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | da |
| Nazivni napon AC (50 / 60 Hz) | 400 V |
| Integrirani predosigurač | ne |
| Struja munje (10/350 μs) | 100 kA |
| Najviši trajni napon AC | 440 V |
| Nazivna odvodna struja (8/20 µs) | 100 kA |
| Broj polova | N/PE |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| Signalna sklopka AC | 230 V; 0,5 A |
| Signalna sklopka DC | 230 V; 0,1 A / 75 V; 0,5 A |
| TOV-napon [N-PE] - withstand mode - 200 s | 1200 V |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Sustav uzemljenja ostalo | ne |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| Prigušenje slijedne struje (eff) [N-PE] | 0,1 kA |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 440V |
| Boja | plava |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 6 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 25 mm² |
| Daljinska dojava (FM) | Izmjenjivač |
| Min. presjek priključka FM-stezaljke | 0,5 mm² |
| Maks. presjek priključka FM-stezaljke | 1,5 mm² |
| Min. presjek priključka FM-stezaljke | 21 AWG |
| Maks. presjek priključka FM-stezaljke | 16 AWG |
| Min. presjek fleksibilnog vodiča (finožični) | 10 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 3 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 6 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 10 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,7395 kg CO2e / 1 Komad |
|---|
