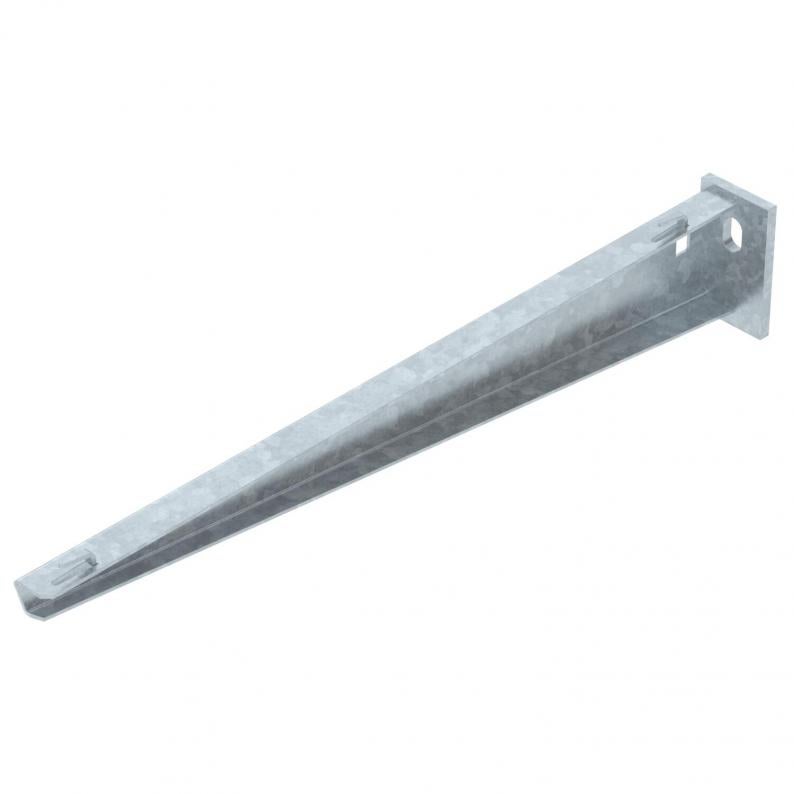

Konzola AWG 15 FT

Konzola AWG 15 FT

Type AW G 15 41 FT
|
Item no. 6420612
|
EAN 4012196662654
Show all variants
Item no. / Type
Širina
F u kN

Smallest selling unit: 1 Komada

Komada

Description

Za manja opterećenja, sa zavarenom stopom za pričvršćenje mrežnih kanala bez vijaka.

Pričvršćenje konzole na U-profil od širine 400 mm pomoću šestokutnog vijka kroz cijeli profil. Koristiti odgovarajuće odstojnike.

  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Zidna i stropna konzola
  • U-Stiel
  • U-Stiel
  • U-Stiel
  • jednostavno za montažu
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike
  • Pakiranje u potpunosti od recikliranog kartona

Technical data

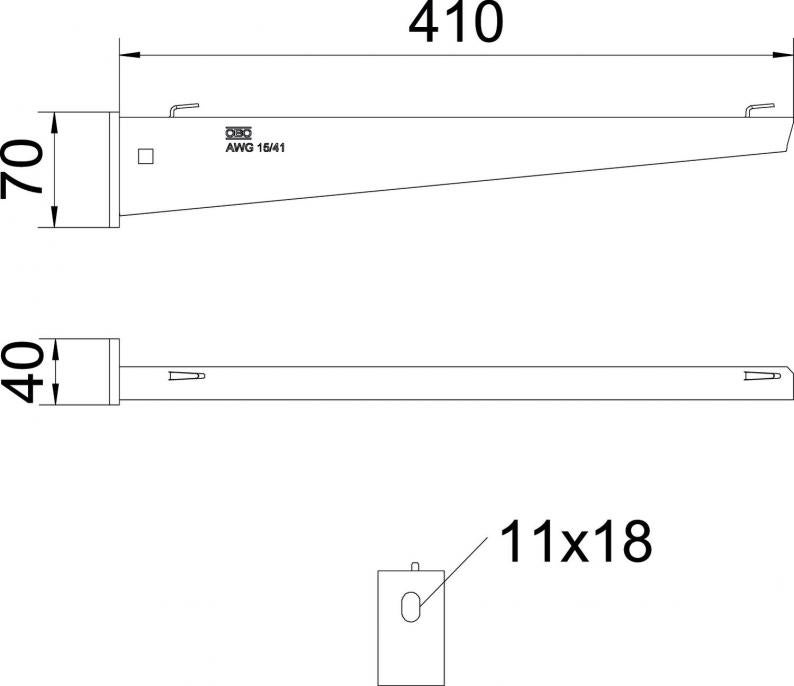

Dimenzije

Duljina40 mm
Širina410 mm
Visina70 mm
Mjera A40 mm
Mjera B410 mm
Mjera H70 mm

Tehnički podaci

Očuvanje funkcijene
Nehrđajući plemeniti čelik, obrađenne
za širinu min.400
za maks. širinu400 mm
Kutno područje, min.90 mm
Kutno područje, maks.90 mm
Promjer rupe11 mm
IzvedbaKonzola
Sukladno ROHS-uda
F u kN1,5 kN
DimenzijaB410mm
Površinavruće pocinčano
MaterijalČelik
Bojacink
Serija proizvodaAW 15 serija
Dijagram opterecenja za konzolu tipa AW G 15

Savijanje vrha konzole kod dozvoljenog opterećenja konzole

Dozvoljeno opterećenje konzole u kN bez težine čovjeka

Dužina konzole u mm

Environmental Data

Pakiranje u potpunosti od recikliranog kartonada
Pakiranje bez plastikeda
CO2 otisak (GWP) od kolijevke do vrata1,3602 kg CO2e / 1 Komad
CO₂ Footprint (GWP)1,3602 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (6)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Širina
AW G 15 21 FT
Item no.
6420608
Širina
210
F u kN
1,5
Boja
cink
AW G 15 31 FT
Item no.
6420610
Širina
310
F u kN
1,5
Boja
cink
AW G 15 41 FT
Item no.
6420612
Širina
410
F u kN
1,5
Boja
cink
