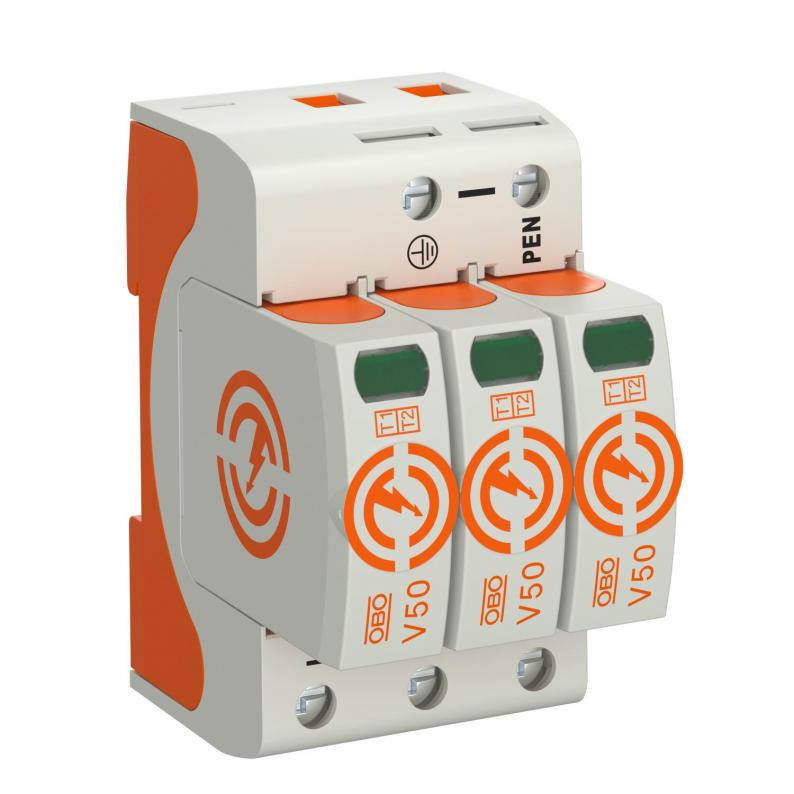

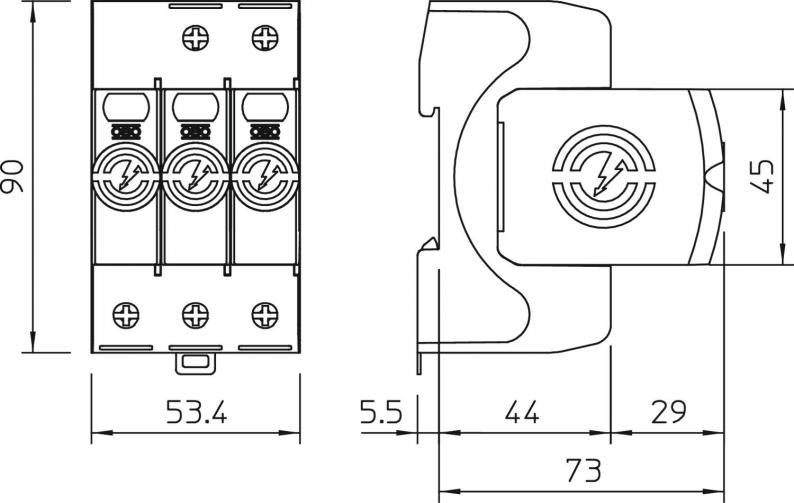

Kombinirani odvodnik V50, 3-polni 320 V

Type V50-3-320

Item no. 5093542

EAN 4012196398461

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

undefined

Show all variants

Item no. / Type

5093542 / V50-3-320

Stupanj zaštite

IP20

Najviši trajni napon AC

320 V

Broj polova

Smallest selling unit: 1 Komada

Komada

Description

Kombinirani odvodnik struje munje tip 1+2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 12,5 kA (10/350) po polu i do 50kA (10/350) ukupno
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje izmjenjivih uložaka sa zaštitom od vibracija i zaštitom od pogrešnog spajanja
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala

Primjena: izjednačenje potencijala zaštite od udara munje za građevine razreda zaštite III i IV.
* Komplet= Uložak i podnožje

Technical data

Tehnički podaci

Broj polova	3
Oblik mreže	TN-C
Otvoreni	ne
Signalizacija na uređaju	optički
Stupanj zaštite	IP20
Najviši trajni napon (L-N)	320 V
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA
Struja munje (10/350) [ukupno]	37,5 kA
Materijal kućišta, dijelovi za zaštitu od prednapona	PA UL 94 V-0
Maksimalna odvodna struja (8/20 μs) [L-N]	50 kA
Daljinska signalizacija	ne
Nazivni napon AC (50 / 60 Hz)	230 V
Integrirani predosigurač	ne
Struja munje (10/350 μs)	12,5 kA
Razina zaštite [L-N]	≤1,4
Najviši trajni napon AC	320 V
Nazivna odvodna struja (8/20 µs)	30 kA
Broj polova	3
Način montaže	Montažni profil 35 mm
Maksimalni predosigurač	160 A gL/gG
Zaostali napon [L-N] @ 5 kA	1 kV
Signalna sklopka AC	230 V; 0,5 A
Signalna sklopka DC	230 V; 0,1 A / 75 V; 0,5 A
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
Zaostali napon [L-N] @ 1 kA	0,9 kV
TOV-napon [L-N] - withstand mode - 5 s	335 V
TOV-napon [L-N] - fail safe mode - 120 min	440 V
SPD sukladno UL 1449	Tip 4
Najmanji razmak	1,5 mm
Odobrenja	VDE, KEMA, UL, ÖVE
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	80 °C
Zaokretni moment	4 Nm
SPD sukladno IEC 61643-1	class I+II
U skladu s EN 61643-11	tip 1+2
Maksimalna odvodna struja (8/20 μs)	50 kA
Vrijeme odziva	<25 ns
Maksimalni predosigurač	160 A
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Zaostali napon [L-N] @ 12,5 kA	1,1 kV
Dimenzija	320V
Materijal	Poliamid

Mogućnosti priključka

Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Min. presjek priključka FM-stezaljke	0,5 mm²
Maks. presjek priključka FM-stezaljke	1,5 mm²
Min. presjek priključka FM-stezaljke	21 AWG
Maks. presjek priključka FM-stezaljke	16 AWG
Nazivna odvodna struja (8/20 μs) [ukupno]	120 kA
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Maks. presjek fleksibilnog vodiča (finožični)	2 AWG
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	1,6983 kg CO2e / 1 Komad
