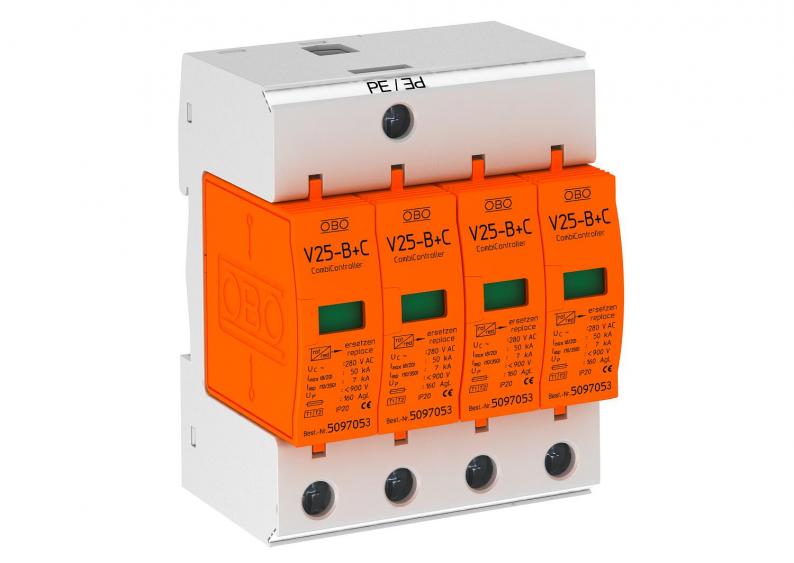

Kombinirani odvodnik V25, 4-polni 280 V
Type V25-B+C 4-280
|Item no. 5094426
|EAN 4012195239741
Item no. / Type
Najviši trajni napon AC
Broj polova
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik struje munje i prenapona tip 1+2
• Kompletna se jedinica sastoji od uloška i podnožja
• Za TN mreže
• Odvodnik, utični s termičkim osiguračem
• S optičkim indikatorom funkcije
• Razina zaštite < 0,9 kV
• Oklopljeni cink- oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
Primjer primjene: zgrade s nadzemnim napajanjem ili za izradu izjednačenje potencijala zaštite od udara munje kod stambenih zgrada.
* Komplet= Uložak i podnožje
• Kompletna se jedinica sastoji od uloška i podnožja
• Za TN mreže
• Odvodnik, utični s termičkim osiguračem
• S optičkim indikatorom funkcije
• Razina zaštite < 0,9 kV
• Oklopljeni cink- oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
Primjer primjene: zgrade s nadzemnim napajanjem ili za izradu izjednačenje potencijala zaštite od udara munje kod stambenih zgrada.
* Komplet= Uložak i podnožje
Technical data
Tehnički podaci
| Broj polova | 4 |
|---|---|
| Oblik mreže | sve |
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Nazivna odvodna struja (8/20 µs) [L-N] | 30 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 30 kA |
| Struja munje (10/350) [ukupno] | 25 kA |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Struja munje (10/350 μs) | 7 kA |
| Najviši trajni napon AC | 280 V |
| Najviši trajni napon DC | 200 V |
| Nazivna odvodna struja (8/20 µs) | 30 kA |
| Broj polova | 4 |
| Maksimalni predosigurač | 160 |
| Izvedba | 4-polan |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sukladno ROHS-u | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Maksimalna odvodna struja (8/20 μs) | 50 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 160 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 280V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 120 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 1,5817 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,5817 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
