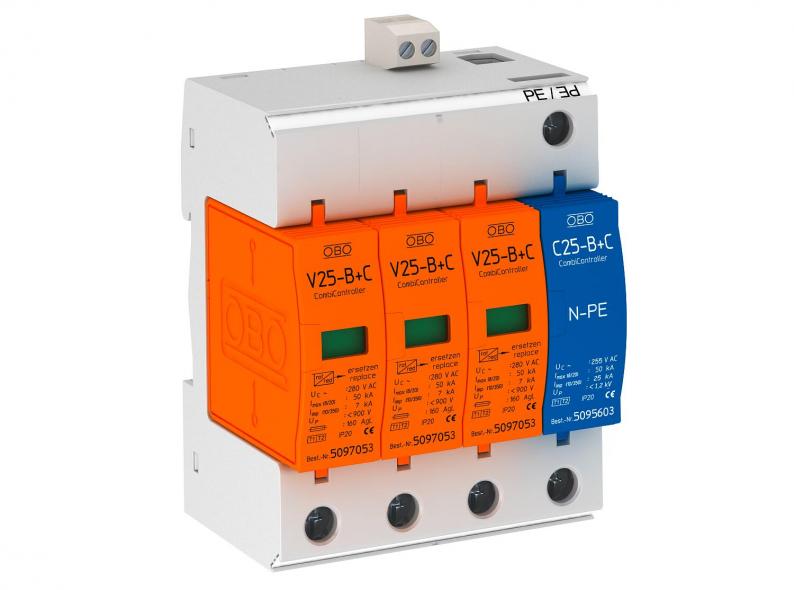

Kombinirani odvodnik 3-polni + NPE 280V, s daljinskom signalizacijom
Type V25-B+C 3+NPE-FS
|Item no. 5094510
|EAN 4012195239949
Item no. / Type
Najviši trajni napon AC
Broj polova
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik, odvodnika struje munje i prenapona tip 1+2
• Kompletna se jedinica sastoji od podnožja i uloška
• Prikladan za TN i TT mreže
• S daljinskom signalizacijom, bez potencijala za nadzor funkcije
• Odvodnik s termičkim osiguračem
• Optički indikator funkcija
• Razina zaštite <0,9 kV
• Oklopljeni cink-oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala)
Primjena: građevine s nadzemnim napajanjem ili za izjednačenje potencijala stambenih zgrada.
* Komplet= Uložak i podnožje
• Kompletna se jedinica sastoji od podnožja i uloška
• Prikladan za TN i TT mreže
• S daljinskom signalizacijom, bez potencijala za nadzor funkcije
• Odvodnik s termičkim osiguračem
• Optički indikator funkcija
• Razina zaštite <0,9 kV
• Oklopljeni cink-oksid varistorski odvodnik za primjenu u uobičajenim razvodnim ormarima
• Označeni priključci
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala)
Primjena: građevine s nadzemnim napajanjem ili za izjednačenje potencijala stambenih zgrada.
* Komplet= Uložak i podnožje
Technical data
Tehnički podaci
| Broj polova | 3 |
|---|---|
| Oblik mreže | sve |
| Otvoreni | ne |
| Signalizacija na uređaju | bez |
| Stupanj zaštite | IP20 |
| Nazivna odvodna struja (8/20 µs) [L-N] | 30 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 30 kA |
| Struja munje (10/350) [ukupno] | 25 kA |
| Daljinska signalizacija | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Struja munje (10/350 μs) | 7 kA |
| Najviši trajni napon AC | 280 V |
| Najviši trajni napon DC | 200 V |
| Nazivna odvodna struja (8/20 µs) | 30 kA |
| Broj polova | 3+N/PE |
| Maksimalni predosigurač | 160 |
| Izvedba | 3+NPE sa FS |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Maksimalna odvodna struja (8/20 μs) | 150 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 160 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 280V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 50 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 1,9529 kg CO2e / 1 Komad |
|---|
