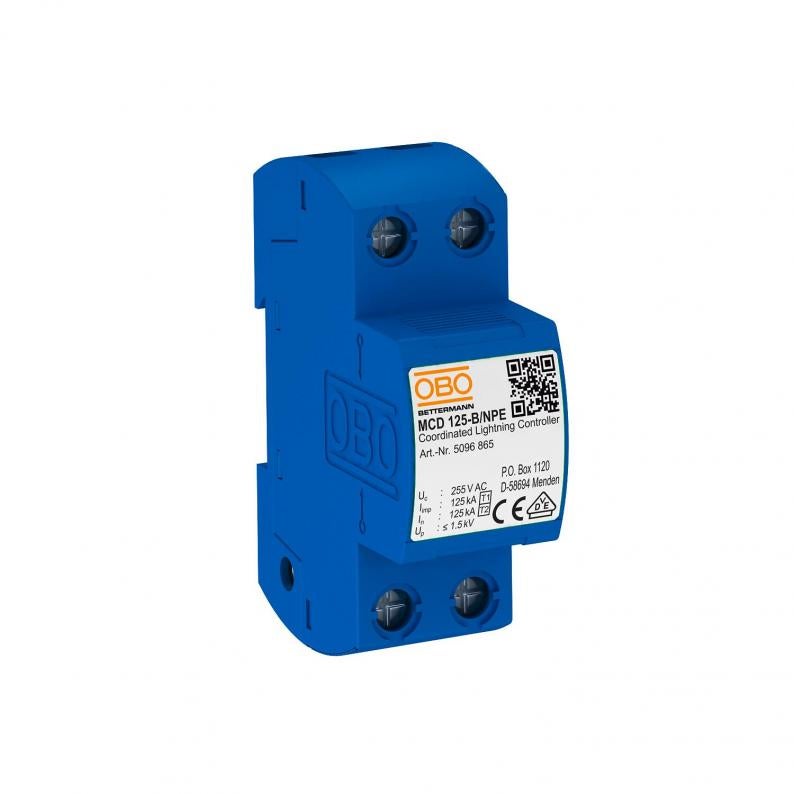

Kombinirani odvodnik 1-polni NPE
Type MCD 125-B NPE
|Item no. 5096865
|EAN 4012195541394
Item no. / Type
5096865 / MCD 125-B NPE
Stupanj zaštite
IP20
Najviši trajni napon AC
255 V
Broj polova
1
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik tip 1+2, N-PE za primjenu u TN-S i TT mrežama.
MCD 125-B/NPE: koordinirano N-PE iskrište tip 1+2 prema EN 61643-11. Za prijelaz 0 na 2 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 62305 odnosno VDE 0185-305.
• Mogućnost odvodnje 125 kA (10/350 µs)
• Uklj. utični poklopci za označavanje priključaka
• Zaštitna razina < 1,5 kV, omogućuje zaštitu uređaja
• Oklopljeno iskrište
Primjena: industrijska postrojenja i zgrade s vanjskom zaštitom od munje razreda I do IV.
MCD 125-B/NPE: koordinirano N-PE iskrište tip 1+2 prema EN 61643-11. Za prijelaz 0 na 2 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 62305 odnosno VDE 0185-305.
• Mogućnost odvodnje 125 kA (10/350 µs)
• Uklj. utični poklopci za označavanje priključaka
• Zaštitna razina < 1,5 kV, omogućuje zaštitu uređaja
• Oklopljeno iskrište
Primjena: industrijska postrojenja i zgrade s vanjskom zaštitom od munje razreda I do IV.
Technical data

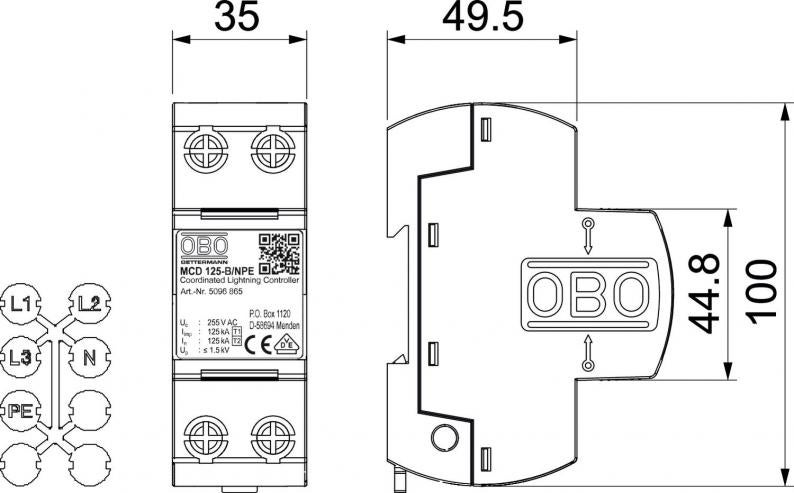

Dimenzije
| Duljina | 100 mm |
|---|---|
| Širina | 35 mm |
| Visina | 69 mm |
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Oblik mreže | sve |
| Otvoreni | ne |
| Signalizacija na uređaju | bez |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (N-PE) | 255 V |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 125 kA |
| Struja munje (10/350) [ukupno] | 125 kA |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Struja munje (10/350 μs) | 125 kA |
| Najviši trajni napon AC | 255 V |
| Nazivna odvodna struja (8/20 µs) | 125 kA |
| Broj polova | N/PE |
| Način montaže | Montažni profil 35 mm |
| Odobrenja | VDE |
| Izvedba | 1-polan; 255V |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | ne |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Sustav uzemljenja ostalo | ne |
| Sukladno ROHS-u | da |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 125 A |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 85 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Prigušenje slijedne struje (eff) [N-PE] | 0,1 kA |
| Vrijeme odziva | <100 ns |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| Dimenzija | 255V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 125 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 10 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 50 mm² |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 2,4972 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,4972 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
