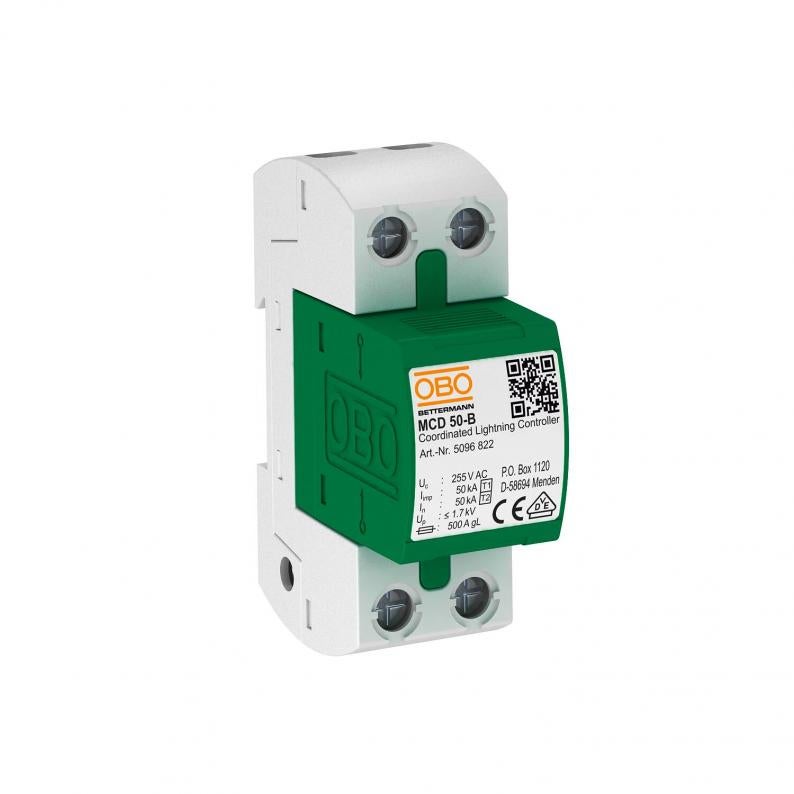

Kombinirani odvodnik 1-polni
Type MCD 50-B
|Item no. 5096849
|EAN 4012195541158
Item no. / Type
5096849 / MCD 50-B
Stupanj zaštite
IP20
Najviši trajni napon AC
255 V
Broj polova
1
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Kombinirani odvodnik tip 1+2 za primjenu u TN i TT mrežama
• Izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Zaštitna razina <1,7 kV, omogućuje zaštitu uređaja
• Otpornost na kratki spoj 10 KA, predosigurač do 500 A gL/gG
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
• Izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje 50 kA (10/350) po polu i do 150 kA (10/350) ukupno
• Zaštitna razina <1,7 kV, omogućuje zaštitu uređaja
• Otpornost na kratki spoj 10 KA, predosigurač do 500 A gL/gG
• Oklopljeno iskrište
Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
Technical data

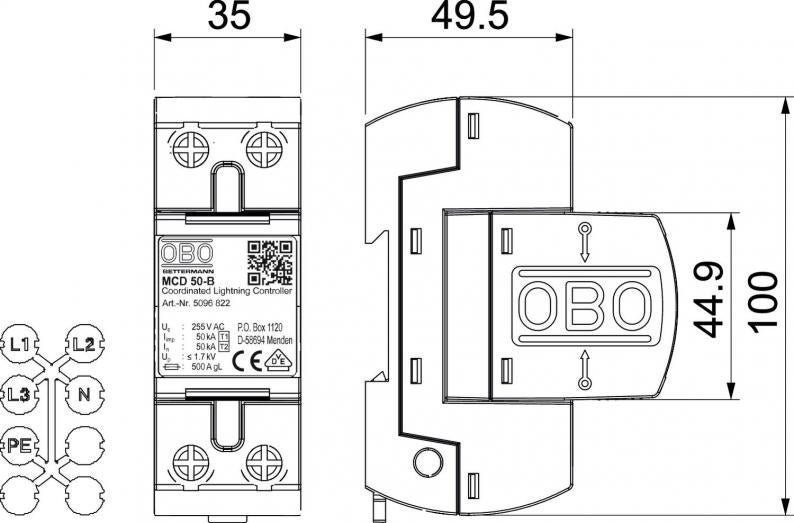

Dimenzije
| Duljina | 100 mm |
|---|---|
| Širina | 35 mm |
| Visina | 69 mm |
Tehnički podaci
| Broj polova | 1 |
|---|---|
| Oblik mreže | TN |
| Otvoreni | ne |
| Signalizacija na uređaju | bez |
| Stupanj zaštite | IP20 |
| Nazivna odvodna struja (8/20 µs) [L-N] | 50 kA |
| Struja munje (10/350) [ukupno] | 50 kA |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Struja munje (10/350 μs) | 50 kA |
| Razina zaštite [L-N] | ≤1,7 |
| Najviši trajni napon AC | 255 V |
| Nazivna odvodna struja (8/20 µs) | 50 kA |
| Broj polova | 1 |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 500 |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 10 kA |
| Odobrenja | VDE |
| Izvedba | 1-polan potpuno, 255 V |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Sustav uzemljenja ostalo | ne |
| Sukladno ROHS-u | da |
| Nazivna struja opterećenja (ulazna/izlazna stezaljka) | 125 A |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 85 °C |
| SPD sukladno IEC 61643-1 | class I+II |
| U skladu s EN 61643-11 | tip 1+2 |
| LPZ | 0→2 |
| Otpornost na kratki spoj | 10 kA |
| Vrijeme odziva | <100 ns |
| Maksimalni predosigurač | 500 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| Dimenzija | 255V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 50 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 10 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 50 mm² |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 2,0091 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,0091 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
