Kabelske ljestve širokog raspona WKLG 110 A4

Kabelske ljestve širokog raspona WKLG 110 A4

Type WKLG 1120 A4
|
Item no. 6311225
|
EAN 4012195403128
Show all variants
Item no. / Type
Duljina
Širina
Debljina stranice

Smallest selling unit: 6 m

m

Description

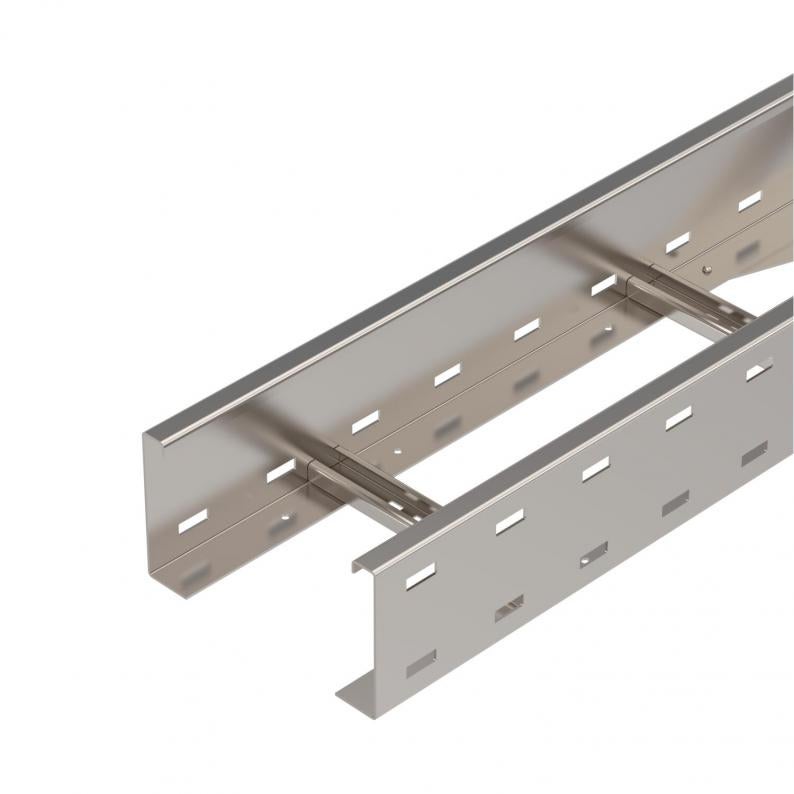

Kabelske ljestve za velike raspone s perforiranim stranicama, visine 110 mm. Pričvršćivanje kabela i vodova obujmicom tipa 2056.


Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Uzdužne spojnice tipa WRVL 160 se moraju posebno naručiti.

  • elektromagnetska podnošljivost
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Kabelske ljestve za velike raspone, visine 110 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

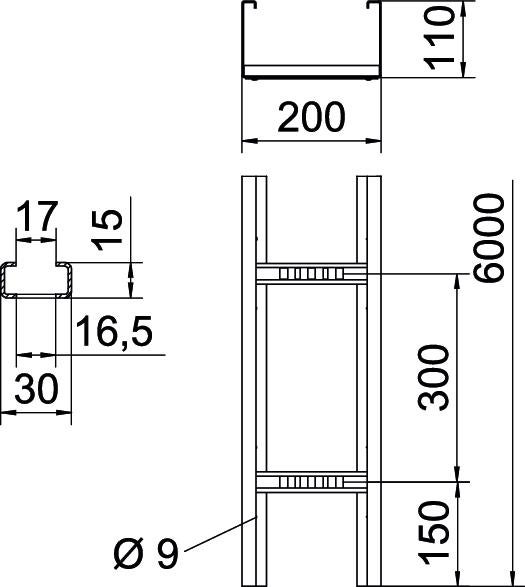

Dimenzije

Duljina6000 mm
Širina200 mm
Visina110 mm
Mjera L6000 mm
Mjera B200 mm
Mjera utora prečke17,00

Tehnički podaci

Očuvanje funkcijene
Bočna perforacijada
Izvedba velikog rasponada
Korisni presjek186 cm²
Nehrđajući plemeniti čelik, obrađenne
Korisni presjek18600 mm²
Izvedba prečkiPerforiran profil
Izvedba bočne straniceProfil (otvoren)
Pričvršćenje prečkepotpuno zakovan
Dimenzije110 x 200
Sukladno ROHS-uda
Debljina stranice2 mm
Dimenzija110x200x6000
Površinapovršina naknadno obrađena
Materijalnehrđajući čelik 1.4571
Bojaoplemenjeni čelik
Serija proizvodaWKLG-serija

Opterećenja

Razmak podupiranja 3,0m2,3 kN/m
Razmak podupiranja 3,5m1,9 kN/m
Razmak podupiranja 4,0m1,6 kN/m
Razmak podupiranja 4,5m1,33 kN/m
Razmak podupiranja 5,0m1,1 kN/m
Razmak podupiranja 6,0m0,8 kN/m
Razmak podupiranja 7,0m0,4 kN/m
Dijagram opterećenja kabelskih ljestvi za velike raspone tipa WKLG 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata28,187 kg CO2e / 1 Metar
CO₂ Footprint (GWP)28,187 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitMetar
Declared Unit Quantity1
EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Dodatni pribor sustava

Item no. 6091397

Kutna spojnica 110 A4
Type
WRWVK 110 A4

Smallest selling unit: 2 Komada

Komada

Item no. 6091343

Zglobna spojnica A4
Type
WRGV 110 A4

Smallest selling unit: 2 Komada

Komada

Item no. 6312550

Kut 90° 110 A4
Type
WLB 90 112 A4

Smallest selling unit: 1 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (1)
Izjave (5)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Širina
WKLG 1120 A4
Item no.
6311225
Duljina
6000
Širina
200
Očuvanje funkcije
ne
Debljina stranice
2
WKLG 1130 A4
Item no.
6311227
Duljina
6000
Širina
300
Očuvanje funkcije
ne
Debljina stranice
2
WKLG 1150 A4
Item no.
6311231
Duljina
6000
Širina
500
Očuvanje funkcije
ne
Debljina stranice
2
WKLG 1160 A4
Item no.
6311233
Duljina
6000
Širina
600
Očuvanje funkcije
ne
Debljina stranice
2
