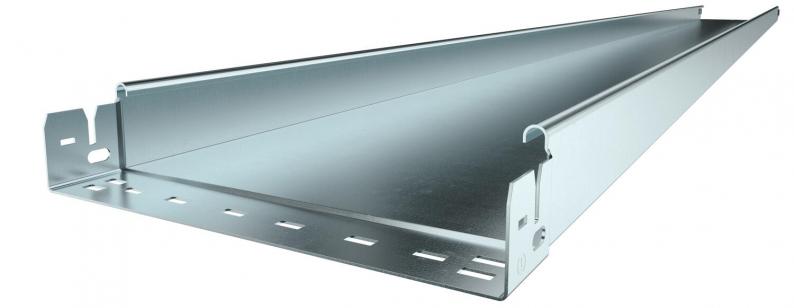

Kabelska polica SKS-Magic® 60 neperforirana FS
Type SKSMU 620 FS
|Item no. 6059692
|EAN 4012195829867
Item no. / Type
Duljina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Neperforirana kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data
Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 200 mm |
| Visina | 60 mm |
| Mjera B | 200 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | ne |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 118 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | ne |
| NATO šablona za bušenje | ne |
| Korisni presjek | 11800 mm² |
| S poklopcem | ne |
| Dimenzija | 60x200x3050 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
Opterećenja
| Razmak podupiranja 1,5m | 2,6 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 1,9 kN/m |
| Razmak podupiranja 2,5m | 1,1 kN/m |
| Razmak podupiranja 3,0m | 0,55 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 9,2921 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 6037104
Luk s podesivim kutom 60 FSType
RB W 620 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (5)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Boja
Item no.
SKSMU 620 FS
3050
200
60
ne
1,5
pocinčano
Čelik
cink
6059692
SKSMU 640 FS
3050
400
60
ne
1,5
pocinčano
Čelik
cink
6059696
SKSMU 660 FS
3050
600
60
ne
1,5
pocinčano
Čelik
cink
6059700
Širina
SKSMU 620 FS
Item no.
6059692
Duljina
3050
Širina
200
Visina
60
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
Boja
cink
SKSMU 640 FS
Item no.
6059696
Duljina
3050
Širina
400
Visina
60
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
Boja
cink
SKSMU 660 FS
Item no.
6059700
Duljina
3050
Širina
600
Visina
60
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
Boja
cink
