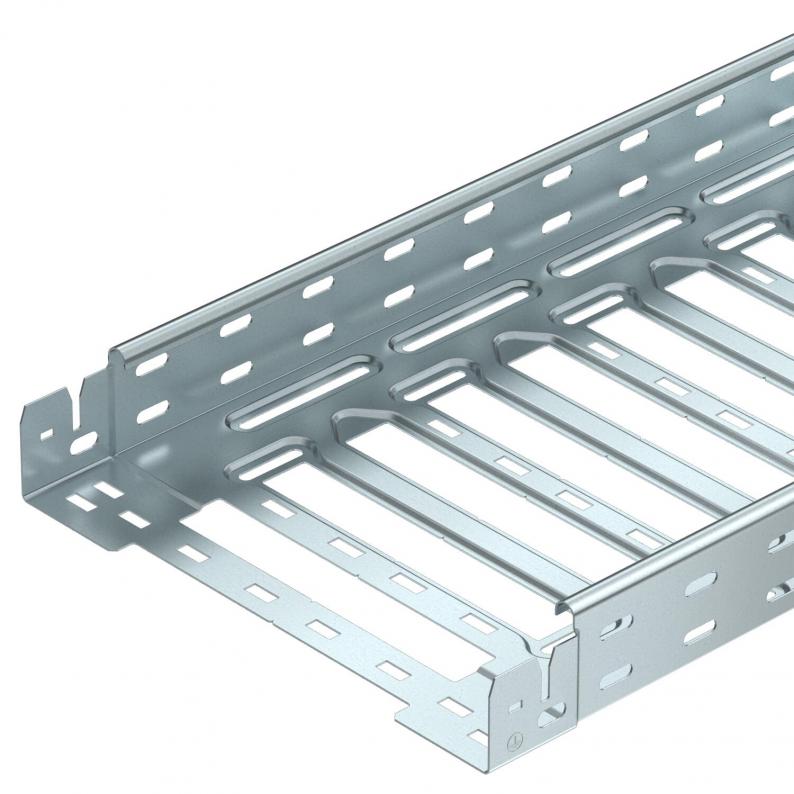

Kabelska polica SKS-Magic® 60 FT
Type SKSM 610 FT
|Item no. 6059473
|EAN 4012195832607
Item no. / Type
Duljina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data
Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 60 mm |
| Mjera y | 62 mm |
| Mjera L | 30 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 58 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 5800 mm² |
| S poklopcem | ne |
| Dimenzija | 60x100x3050 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od elektromagnetskog zračenja s poklopcem | 50 dB |
| Magnetske zaštite bez poklopca | 20 dB |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
Opterećenja
| Razmak podupiranja 1,5m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,25 kN/m |
| Razmak podupiranja 2,5m | 1,58 kN/m |
| Razmak podupiranja 3,0m | 1 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 6,3251 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 6037120
Luk s podesivim kutom 60 FTType
RB W 610 FT
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (5)
Certifikati (1)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Boja
Item no.
SKSM 610 FT
3050
100
60
ne
1,5
vruće pocinčano
Čelik
cink
6059473
SKSM 620 FT
3050
200
60
ne
1,5
vruće pocinčano
Čelik
cink
6059477
SKSM 630 FT
3050
300
60
ne
1,5
vruće pocinčano
Čelik
cink
6059479
SKSM 640 FT
3050
400
60
ne
1,5
vruće pocinčano
Čelik
cink
6059481
SKSM 650 FT
3050
500
60
ne
1,5
vruće pocinčano
Čelik
cink
6059483
SKSM 660 FT
3050
600
60
ne
1,5
vruće pocinčano
Čelik
cink
6059485
