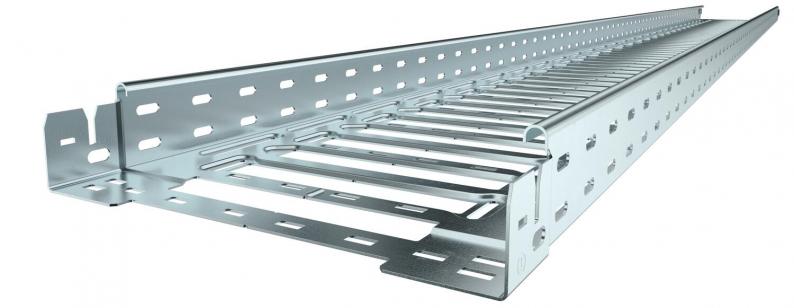

Kabelska polica SKS-Magic® 60 FS
Type SKSM 610 FS
|Item no. 6059456
|EAN 4012195832485
Item no. / Type
Duljina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30 % mogu se koristiti ispod protupožarnih instalacija (sprinklera).
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30 % mogu se koristiti ispod protupožarnih instalacija (sprinklera).
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data
Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 60 mm |
| Mjera y | 62 mm |
| Mjera L | 30 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 58 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 5800 mm² |
| S poklopcem | ne |
| Dimenzija | 60x100x3050 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od požara | Korištenje protupožarnih stropova |
| Zaštita od elektromagnetskog zračenja s poklopcem | 50 dB |
| Magnetske zaštite bez poklopca | 20 dB |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
Opterećenja
| Razmak podupiranja 1,5m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,25 kN/m |
| Razmak podupiranja 2,5m | 1,58 kN/m |
| Razmak podupiranja 3,0m | 1 kN/m |
| NEMA razred opterećenja | 8B |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 6,601 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 6068914
Uzdužna spojnica - set Magic® FSType
KTSMV 610 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (5)
Izjave (5)
Certifikati (3)
Upute i pomoći (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Boja
Item no.
SKSM 610 FS
3050
100
60
ne
1,5
pocinčano
Čelik
cink
6059456
SKSM 620 FS
3050
200
60
ne
1,5
pocinčano
Čelik
cink
6059460
SKSM 630 FS
3050
300
60
ne
1,5
pocinčano
Čelik
cink
6059462
SKSM 650 FS
3050
500
60
ne
1,5
pocinčano
Čelik
cink
6059466
Širina
SKSM 610 FS
Item no.
6059456
Duljina
3050
Širina
100
Visina
60
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
Boja
cink
SKSM 620 FS
Item no.
6059460
Duljina
3050
Širina
200
Visina
60
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
Boja
cink
SKSM 630 FS
Item no.
6059462
Duljina
3050
Širina
300
Visina
60
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
Boja
cink
SKSM 650 FS
Item no.
6059466
Duljina
3050
Širina
500
Visina
60
Očuvanje funkcije
ne
Debljina lima
1,5
Površina
pocinčano
Materijal
Čelik
Boja
cink
