Kabelska polica SKS-Magic® 110 FT
Type SKSM 150 FT
|Item no. 6059641
|EAN 4012195829683
Item no. / Type
6059641 / SKSM 150 FT
Duljina
3050 mm
Širina
500 mm
Visina
110 mm
Očuvanje funkcije
ne
Debljina lima
1,5 mm
Površina
vruće pocinčano
Materijal
Čelik
Boja
cink
Smallest selling unit: 3 m
3m
m
Description

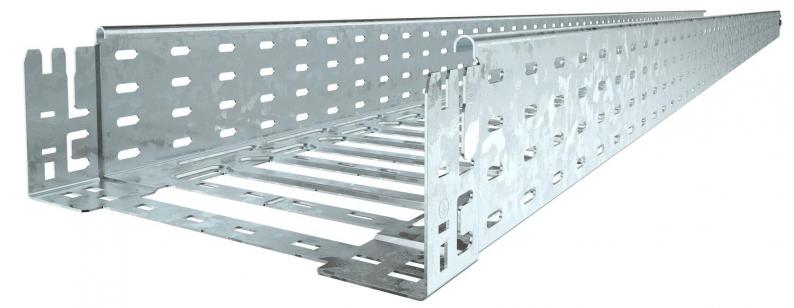

Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30% za korištenje ispod protupožarne instalacije (sprinklera).
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data
Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 500 mm |
| Visina | 110 mm |
| Mjera y | 462 mm |
| Mjera L | 380 mm |
| Mjera B | 500 mm |
| Mjera x | 396 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 548 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 54800 mm² |
| S poklopcem | ne |
| Sukladno ROHS-u | da |
| Dimenzija | 110x500x3050 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Uporaba uređaja za prskanje | da |
| Zaštita od elektromagnetskog zračenja s poklopcem | 50 dB |
| Magnetske zaštite bez poklopca | 20 dB |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija SKSM |
Opterećenja
| Razmak podupiranja 1,5m | 3 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 2,34 kN/m |
| Razmak podupiranja 2,5m | 1,74 kN/m |
| Razmak podupiranja 3,0m | 1,2 kN/m |
| Razmak podupiranja 3,5m | 0,72 kN/m |
| Razmak podupiranja 4,0m | 0,3 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 18,5349 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 18,5349 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
