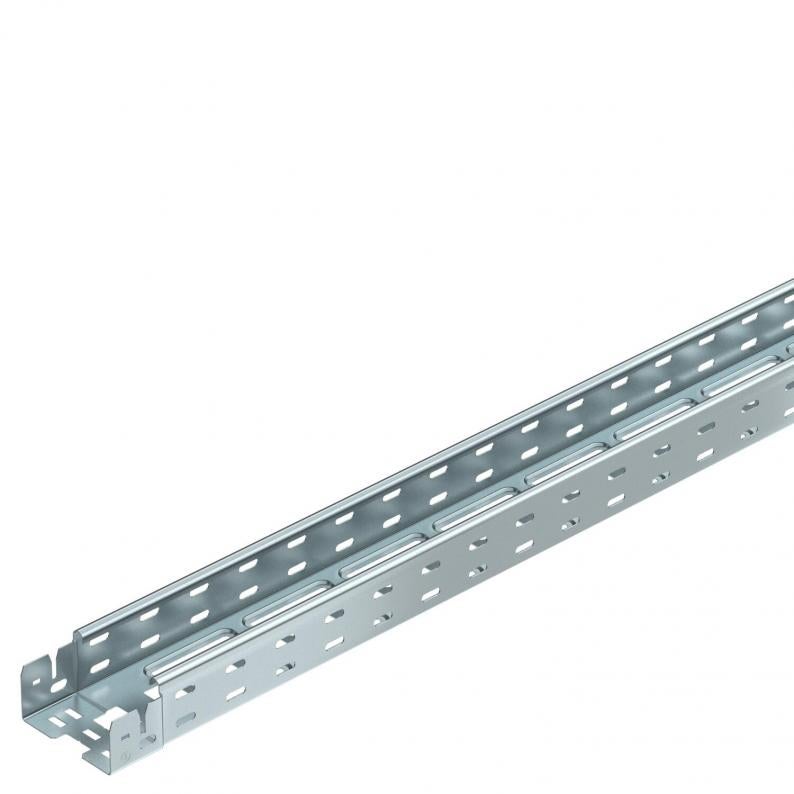

Kabelska polica MKS-Magic® FS
Type MKSM 610 FS
|Item no. 6059000
|EAN 4012195829553
Item no. / Type
Duljina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30 % mogu se koristiti ispod protupožarnih instalacija (sprinklera).
Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.
Kabelske police od širine 200 mm, prema smjernici VdS 2092 s perforacijom od 30 % mogu se koristiti ispod protupožarnih instalacija (sprinklera).
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data
Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 60 mm |
| Mjera y | 62 mm |
| Mjera L | 30 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | da |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 58 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO šablona za bušenje | ne |
| Korisni presjek | 5800 mm² |
| S poklopcem | ne |
| Sukladno ROHS-u | da |
| Dimenzija | 60x100x3050 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od elektromagnetskog zračenja s poklopcem | 50 dB |
| Magnetske zaštite bez poklopca | 20 dB |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija MKSM |
Opterećenja
| Razmak podupiranja 1,5m | 1,6 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 1,1 kN/m |
| Razmak podupiranja 2,5m | 0,7 kN/m |
| NEMA razred opterećenja | 8A |

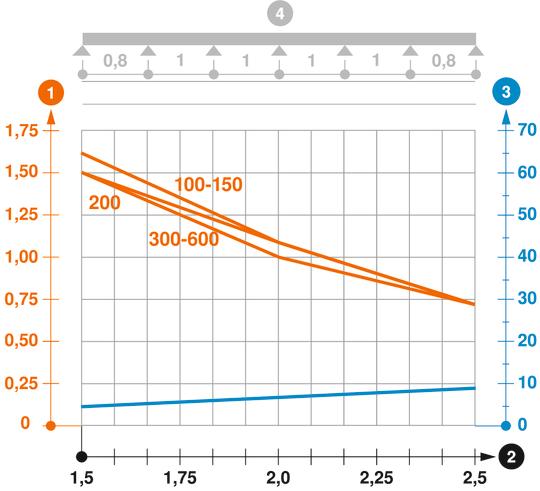

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 4,4106 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 4,4106 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 6068914
Uzdužna spojnica - set Magic® FSType
KTSMV 610 FS
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (5)
Certifikati (4)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Boja
Item no.
MKSM 610 FS
3050
100
60
ne
1
pocinčano
Čelik
cink
6059000
MKSM 620 FS
3050
200
60
ne
1
pocinčano
Čelik
cink
6059004
MKSM 630 FS
3050
300
60
ne
1
pocinčano
Čelik
cink
6059006
MKSM 640 FS
3050
400
60
ne
1
pocinčano
Čelik
cink
6059008
MKSM 650 FS
3050
500
60
ne
1
pocinčano
Čelik
cink
6059010
MKSM 660 FS
3050
600
60
ne
1
pocinčano
Čelik
cink
6059012
