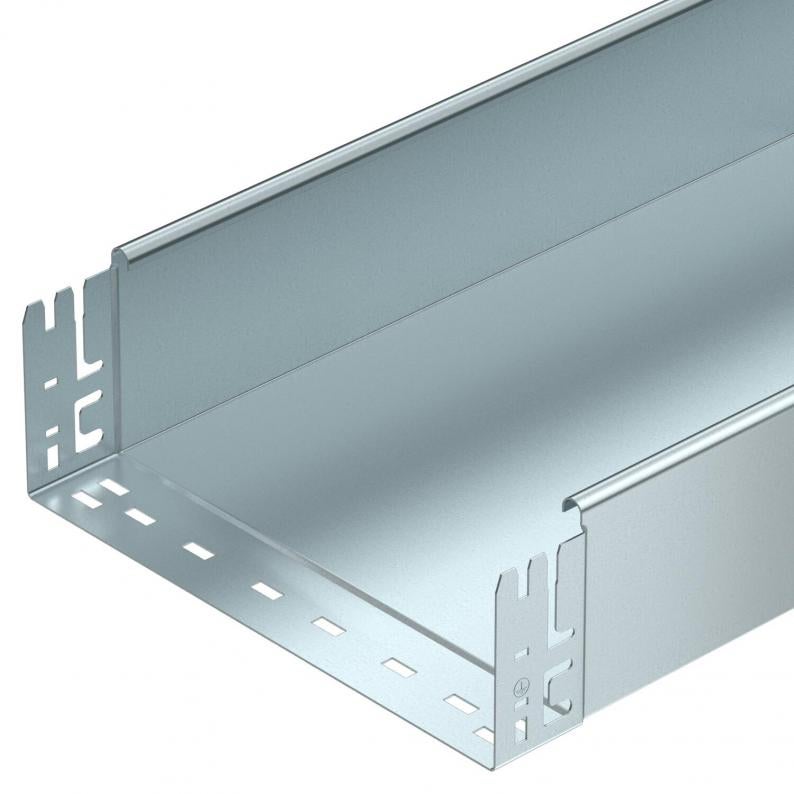

Kabelska polica MKS-Magic® 110 neperforirana FS
Type MKSMU 115 FS
|Item no. 6059384
|EAN 4012195832010
Item no. / Type
Duljina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Neperforirana kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.
Izjednačenje potencijala osigurano je bez dodatnih elemenata.
Technical data
Dimenzije
| Duljina | 3050 mm |
|---|---|
| Širina | 150 mm |
| Visina | 110 mm |
| Mjera B | 150 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Bočna perforacija | ne |
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 161 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | ne |
| NATO šablona za bušenje | ne |
| Korisni presjek | 16100 mm² |
| S poklopcem | ne |
| Sukladno ROHS-u | da |
| Dimenzija | 110x150x3050 |
| Površina | pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija MKSM |
Opterećenja
| Razmak podupiranja 1,5m | 1,85 kN/m |
|---|---|
| Razmak podupiranja 2,0m | 1,3 kN/m |
| Razmak podupiranja 2,5m | 0,75 kN/m |
| Razmak podupiranja 3,0m | 0,6 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 7,1231 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 7,1231 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Izjave (5)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Debljina lima
Površina
Materijal
Boja
Item no.
MKSMU 115 FS
3050
150
110
ne
1
pocinčano
Čelik
cink
6059384
MKSMU 120 FS
3050
200
110
ne
1
pocinčano
Čelik
cink
6059386
Širina
MKSMU 115 FS
Item no.
6059384
Duljina
3050
Širina
150
Visina
110
Očuvanje funkcije
ne
Debljina lima
1
Površina
pocinčano
Materijal
Čelik
Boja
cink
MKSMU 120 FS
Item no.
6059386
Duljina
3050
Širina
200
Visina
110
Očuvanje funkcije
ne
Debljina lima
1
Površina
pocinčano
Materijal
Čelik
Boja
cink
