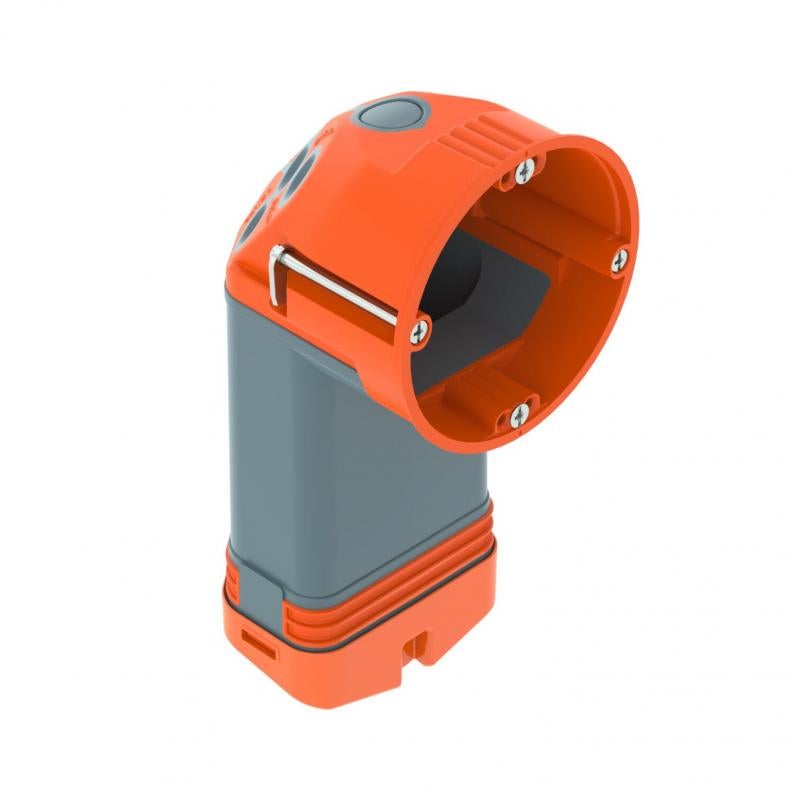

HW kutija za elektroniku 74, zrakonepropusna, s vrećicom od elastomera
Type HE 74-L
|Item no. 2003828
|EAN 4012197276676
Item no. / Type
2003828 / HE 74-L
Visina
77 mm
Promjer rupe dobiven glodalicom
68 mm
Promjer
68 mm
Broj ulaza
8
za promjere cijevi
20/25 mm
Smallest selling unit: 10 Komada
10Komada
Komada
Description
Kutija za elektroniku za šuplje zidove s membranskim uvodnicama i dodatnim prostorom za ožičenje, za primjenu u šupljim zidovima s ugradbenom dubinom od najmanje 75 mm i debljinom panela od 5 – 35 mm.
• 2 x 3 provrta za vijke
• Vijci za uređaje, zatezne ušice
• 2 uvodnice za NYM kabele 3 x 1,5 mm²
• 2 uvodnice za NYM kabele 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnice za NYM kabele 5 x 2,5 mm² ili 7 x 1,5 mm²
• 2 kombinirana uvodnice cijevi Ø 20 i 25 mm na dnu kutije u području prostora za ožičenje
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
• 2 x 3 provrta za vijke
• Vijci za uređaje, zatezne ušice
• 2 uvodnice za NYM kabele 3 x 1,5 mm²
• 2 uvodnice za NYM kabele 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnice za NYM kabele 5 x 2,5 mm² ili 7 x 1,5 mm²
• 2 kombinirana uvodnice cijevi Ø 20 i 25 mm na dnu kutije u području prostora za ožičenje
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
Technical data

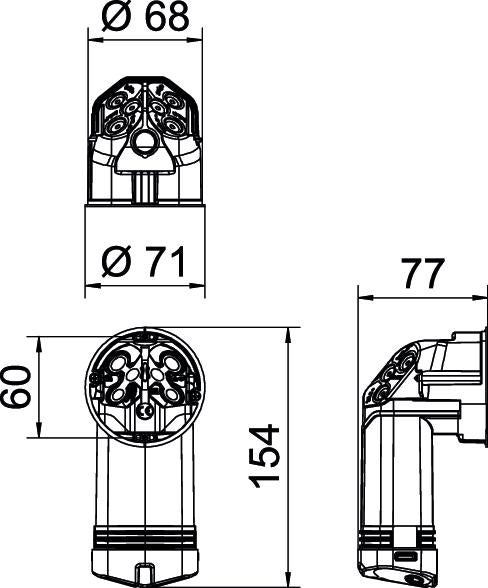

Dimenzije
| Duljina | 154 mm |
|---|---|
| Širina | 71 mm |
| Visina | 77 mm |
Tehnički podaci
| otporno na udarce | ne |
|---|---|
| Broj uložaka | 1 |
| Promjer rupe dobiven glodalicom | 68 mm |
| Prikladno za debljinu ploča min. | 5 mm |
| Prikladno za debljinu ploča maks. | 35 mm |
| Razmak vijaka poklopca | 61 mm |
| Promjer | 68 mm |
| bez halogena | da |
| Broj ulaza | 8 |
| Pričvršćivanje | Vijci |
| Stupanj zaštite | IP30 |
| Vrsta provoda kućišta | Membrana |
| za promjere cijevi | 20/25 mm |
| S vijcima | da |
| Zrakonepropusno | da |
| Potpornji | Spojni nastavci |
| Min. nazivni presjek | 1,5 mm² |
| Maks. nazivni presjek | 2,5 mm² |
| Oblik | ostalo |
| Pričvršćenje poklopca | Vijci |
| Sukladno ROHS-u | da |
| vatrootporan | prema VDE 0471/IEC 60695-2-11, temperatura ispitivanja 850 °C |
| Kombinirane uvodnice Ø 20 / 25 mm | 2 |
| Uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Uvodnice 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Uvodnice 3 x 1,5 mm² | 2 |
| Materijal | Polipropilen / termoplastični elastomer |
| Boja | narančasta / siva |
| Nazivni napon | 400 V |
| Serija proizvoda | Serija WIN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,2212 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2212 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
