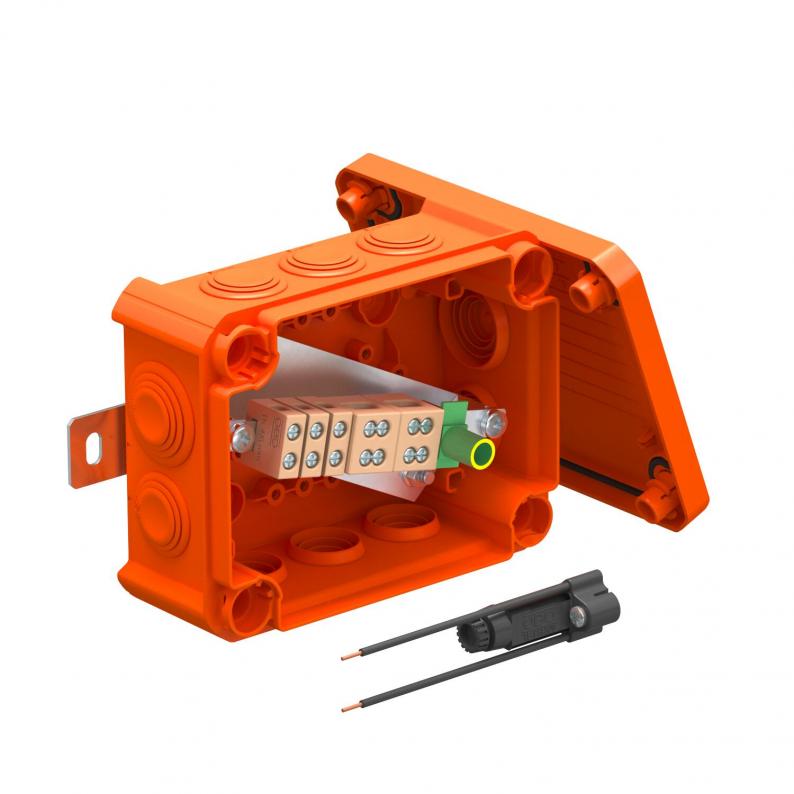

FireBox T100ED s vanjskim pričvršćenjem i nosačem osigurača
Type T100ED 06AF
|Item no. 7205752
|EAN 4012196812288
Item no. / Type
Unutarnje mjere
Broj ulaza
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Razvodna kutija s držačem osigurača i mekim brtvama. Zahvaljujući dijagonalno postavljenoj keramičkoj stezaljci, otpornoj na visoke temperature, kutija ima dovoljno mjesto za ožičenje. Žuto zelena stezaljka za zaštitni vodič. Kutija se pričvršćuje s vanjske strane pomoću pričvrsnih pločica. Odobrena instalacija kabela s očuvanjem funkcije sukladno HRN DIN 4102 dio 12, razredi E30, E60 i E90. Keramičke stezaljke ispitane su prema HRN EN 60998-2-1:2004.
Uključujući 2 x vijka za beton MMSplus P 6x35.
Uključujući 2 x vijka za beton MMSplus P 6x35.
Technical data

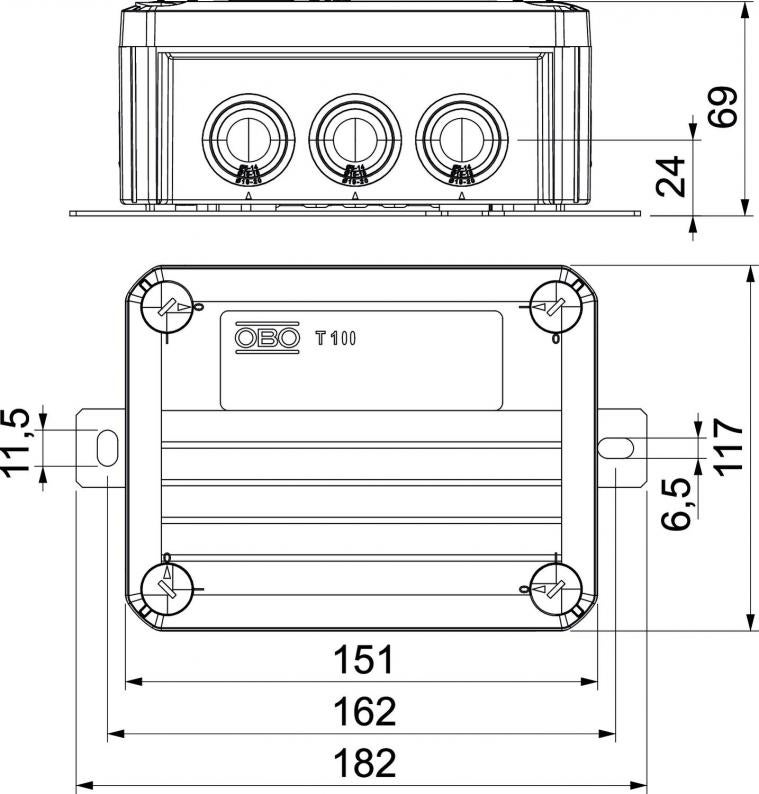

Dimenzije
| Duljina | 150 mm |
|---|---|
| Širina | 116 mm |
| Visina | 67 mm |
| Unutarnje mjere | 136x102x57 mm |
| Mjera L | 150 mm |
| Mjera B | 116 mm |
| Mjera H | 67 mm |
| Mjera L1 | 162 mm |
| Mjera L2 | 182 mm |
Tehnički podaci
| otporno na udarce | ne |
|---|---|
| bez halogena | da |
| Broj ulaza | 10 |
| Broj stezaljki | 6 |
| Uvođenje odostraga | ne |
| Transparentni poklopac | ne |
| Stupanj zaštite | IP66 |
| Nazivni napon | 660 V |
| Može se nizati | ne |
| S poklopcem | da |
| Mogućnost plombiranja | ne |
| Za Ex-područje | bez |
| Odmjerni izolacijski napon Ui | 690 V |
| Očuvanje funkcije | E90 |
| Izvedba testirana na eksplozije | ne |
| Vrsta provoda kućišta | Membrana, izreziva |
| Sa zakriljenjem | ne |
| Postojano na vremenske uvjete | ne |
| za EX-područje plin | bez |
| za EX-područje prašina | bez |
| Min. nazivni presjek | 1,5 mm² |
| Maks. nazivni presjek | 6 mm² |
| Oblik | pravokutno |
| Oprema | stezaljka |
| Poklopac | neprozirno |
| Pričvršćenje poklopca | navijano |
| Dimenzija | 150x116x67 |
| Materijal | Polipropilen |
| Boja | narančasta; RAL 2003 |
| Jednostruka stezaljka | 3 |
| Dvostruke stezaljke | 2 |
| Zaštitna stezaljka | 1 |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 1,6913 kg CO2e / 1 Komad |
|---|
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 7205702
Keramička stezaljka, jednostrukaType
TK 06
Smallest selling unit: 5 Komada
5Komada
Komada
Item no. 7205703
Keramička stezaljka, dvostrukaType
TK 06-2
Smallest selling unit: 5 Komada
5Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (6)
Izjave (3)
Certifikati (3)
Upute i pomoći (1)
Slike proizvoda (2)
Variants
Type
Unutarnje mjere
Broj ulaza
Stupanj zaštite
Boja
Item no.
T100ED 06AF
136x102x57
10
IP66
narančasta; RAL 2003
7205752
T160ED 10AF
176x135x67
12
IP66
narančasta; RAL 2003
7205754
T250ED 16AF
225x173x86
IP66
narančasta; RAL 2003
7205756
