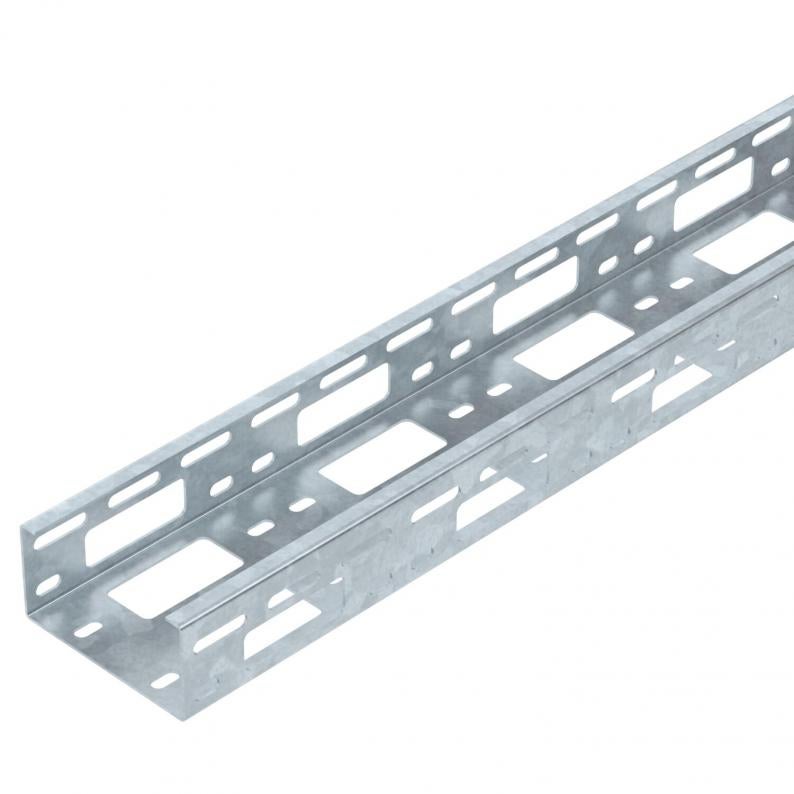

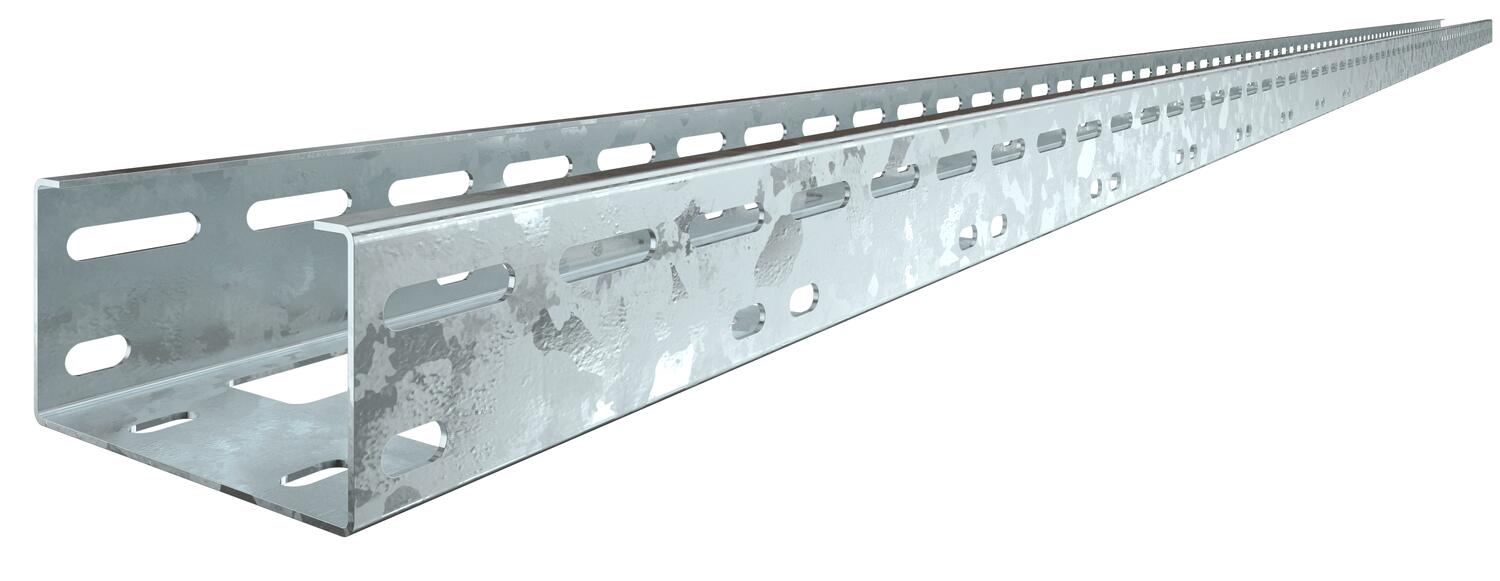

AZ kanal 100 FT

Type AZK 100 FT
|
Item no. 6075258
|
EAN 4012196069194
Item no. / Type
6075258 / AZK 100 FT
Duljina
3000 mm
Širina
100 mm
Očuvanje funkcije
ne
Debljina lima
1,5 mm

Smallest selling unit: 3 m

m

Description

AZ kanal visine 50 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
  • elektromagnetska podnošljivost
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Environmental Product Declaration (EPD)
  • Ugljični otisak (PCF)

Technical data

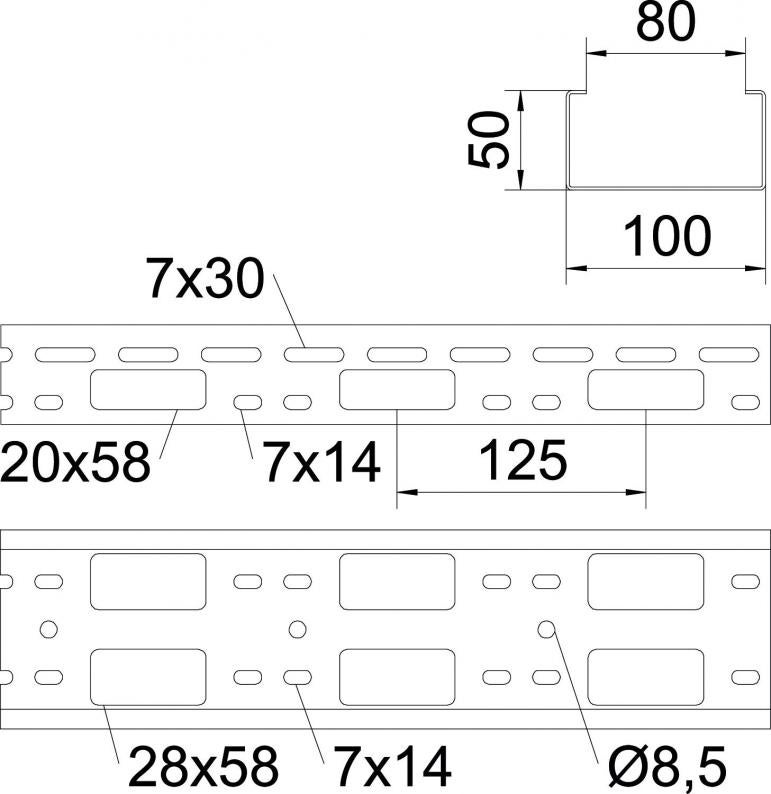

Dimenzije

Duljina3000 mm
Širina100 mm
Visina50 mm

Tehnički podaci

Očuvanje funkcijene
Bočna perforacijada
Izvedba spojnicebez spojnice
Izvedba velikog rasponane
Korisni presjek50 cm²
Nehrđajući plemeniti čelik, obrađenne
Debljina lima1,5 mm
Montažna perforacija u poduda
NATO šablona za bušenjene
Korisni presjek5000 mm²
Dimenzije100 x 50 x 1,5
Dimenzija50x100x3000
Površinavruće pocinčano
MaterijalČelik
Bojacink

Opterećenja

Razmak podupiranja 1,0m1,7 kN/m
Razmak podupiranja 1,5m1,5 kN/m
Razmak podupiranja 2,0m1 kN/m
Razmak podupiranja 2,5m0,8 kN/m
Razmak podupiranja 3,0m0,25 kN/m
Dijagram opterećenja za AZ-instalacijski kanal

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata4,4695 kg CO2e / 1 Metar
