AZ kanal 100 A2

Type AZK 100 A2
|
Item no. 6075304
|
EAN 4012196069255
Item no. / Type
6075304 / AZK 100 A2
Duljina
3000 mm
Širina
100 mm
Očuvanje funkcije
ne
Debljina lima
1,5 mm

Smallest selling unit: 3 m

m

Description

AZ kanal visine 50 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
  • elektromagnetska podnošljivost
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Environmental Product Declaration (EPD)
  • Ugljični otisak (PCF)

Technical data

Dimenzije

Duljina3000 mm
Širina100 mm
Visina50 mm
Mjera B100 mm

Tehnički podaci

Očuvanje funkcijene
Bočna perforacijada
Izvedba spojnicebez spojnice
Izvedba velikog rasponane
Korisni presjek50 cm²
Nehrđajući plemeniti čelik, obrađenne
Debljina lima1,5 mm
Montažna perforacija u poduda
NATO šablona za bušenjene
Korisni presjek5000 mm²

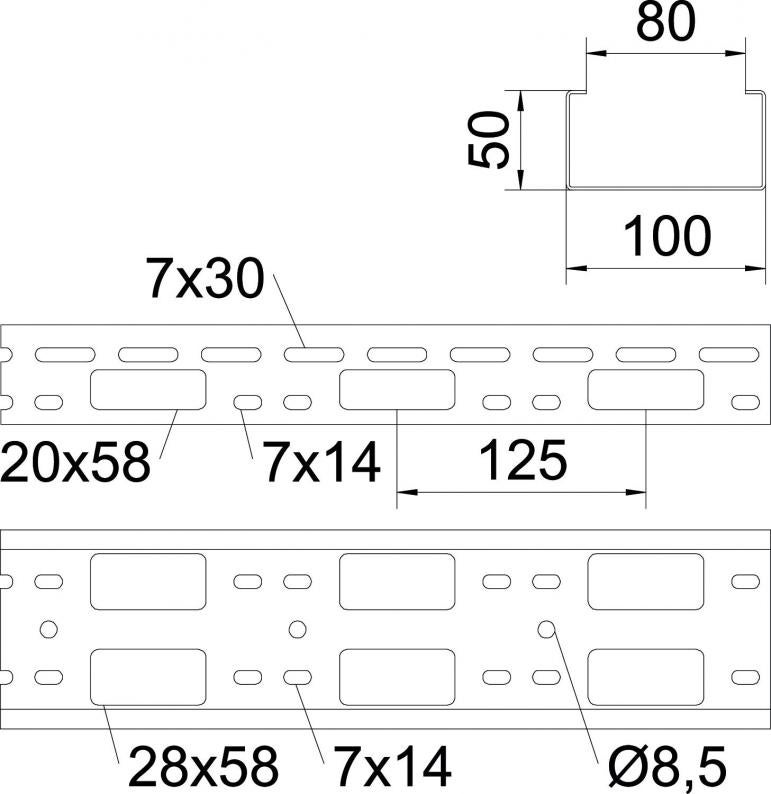

Dimenzija50x100x3000
Površinapovršina naknadno obrađena
MaterijalNehrđajući čelik 1.4301
Bojaoplemenjeni čelik

Opterećenja

Razmak podupiranja 1,0m1,7 kN/m
Razmak podupiranja 1,5m1,5 kN/m
Razmak podupiranja 2,0m1 kN/m
Razmak podupiranja 2,5m0,8 kN/m
Razmak podupiranja 3,0m0,25 kN/m
Dijagram opterećenja za AZ-instalacijski kanal

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata11,8636 kg CO2e / 1 Metar

Accessories

Dodatni pribor sustava
Type
VF AZK A2

Smallest selling unit: 10 Komada

Komada

Item no. 6066704

Zaštitni prsten 915 PE
Type
KSR-915 PE

Smallest selling unit: 25 Komada

Komada

Item no. 6066712

Zaštitni obruč 910 PE
Type
KSR-910 PE

Smallest selling unit: 25 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (3)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

AZK 100 A2
Item no.
6075304
Duljina
3000
Širina
100
Očuvanje funkcije
ne
Debljina lima
1,5
